Делаем апгрейд на мотоблок Нева 100

1459074477_sam_1205
При обработке углов и труднодоступных мест приходится применять «физическую силу» (вытягивание на себя), т.к. нет задней передачи. Перед очередной обработкой почвы решил я «модернизировать» данную часть культиватора.

Для этого мне потребовалось: электродрель со свёрлами, шлифмашина с отрезными дисками, электросварка, штангенциркуль, напильники (круглый и плоский), керно, молоток, тиски слесарные, металлолом, щётка металлическая, метчики М10 х 1, М6 и плашка М10 х 1 с воротками, защитные средства.

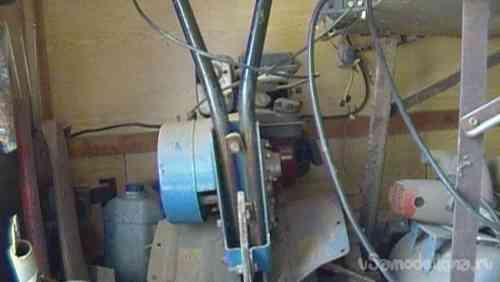

Снял деталь, в которую будет монтироваться будущая деталь.

1459074354_sam_1041

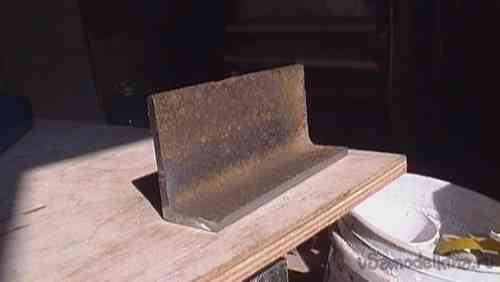

Нашёл пару уголков с полкой 50 мм и толщиной 5 мм. Очистил от грязи с помощью щётки закреплённую в электродрель. Отрезал по длине 120 мм. У одного уголка отрезал, по ширине, половину «полки».
1459074402_sam_1047

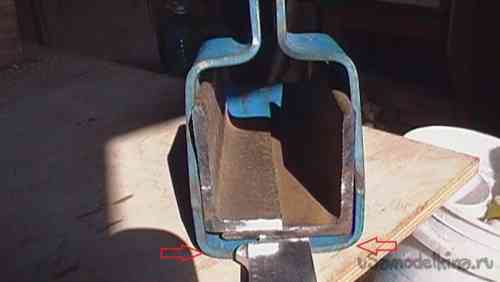

В крепление «руля» положил штангенциркуль и на него уложил уголки для разметки, плотно прижав их к стенке крепления «руля»

1459074357_sam_1048

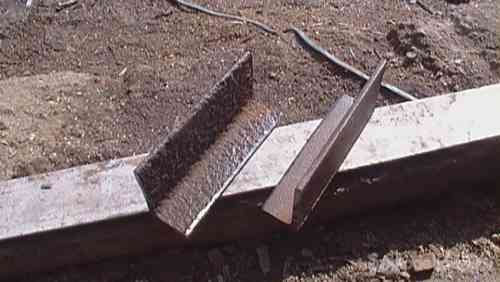

Сделав разметку отрезал излишки уголка.

1459074332_sam_1052

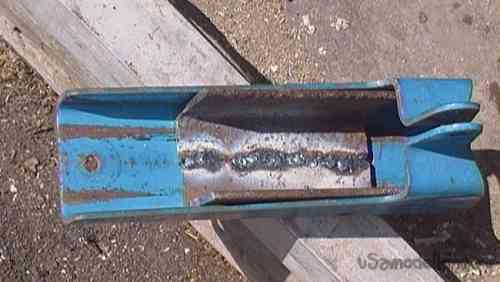

Обработав наружный шов и наружные углы, для более плотного прилегания, получил – тавр. Который не плохо «лёг» в крепление.

1459074326_sam_1060

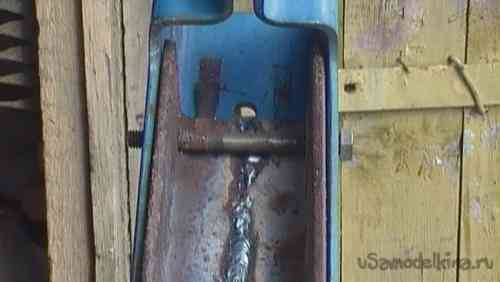

Через штатное отверстие просверлил тавр под болт 8 мм.

1459074407_sam_1063

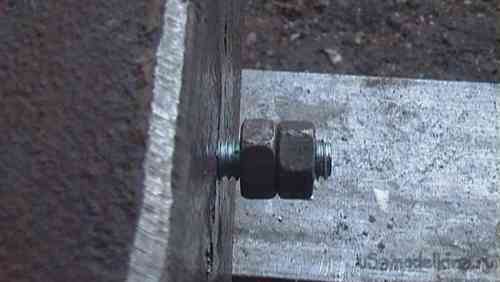

Для более жёсткого крепления деталей, просверлил сквозное отверстие в креплении, а в тавре с трубой нарезал резьбу М6. Резьбу нарезал только первым метчиком для плотного удержания шпильки. Шпильку закручивал с помощью 2х гаек. В результате получилось довольно крепкое соединение.

1459074423_sam_1070

продолжение следует…
