Мотоблок и плуг с лебёдкой, как сделать самому

9006_motoblok_lebedka_1
В «М-К» № 3 за 1989 год была опубликована статья «Неподвижный «мотоблок». Хорош агрегат! Он во всех отношениях превосходит механизмы, выпускаемые промышленностью.

Дело в том, что серийные мотоблоки имеют крайне недостаточную сцепную массу (в 5-6 раз меньше минимально необходимой), поэтому они не могут создать достаточное тяговое усилие для вспашки: буксуют. Я на практике убедился, что можно пахать только в том случае, если сцепная масса не менее 600 кг (как у лошади). А она у всех колесных тракторов рассчитывается так, чтобы на метр ширины вспашной полосы приходилось не менее 4 т. Значит, мотоблок МБ-1 при его массе 100 кг может поднять пласт шириной всего… 2,5 см! Чтобы пахать конным плугом, поднимающим пласт сечением 20Х 20 см, масса мотоблока (трактора) должна быть не менее 800 кг.

Именно из этих соображений Главное управление ГАИ МВД СССР ко всем мотоблокам предъявило технически вполне обоснованное требование: «Можно изготавливать мотоблоки с двигателем мощностью не более 5-7 л.с. Причем на каждые сто килограммов полной массы мотоблока не должно приходиться более 1 л.с.».

Еще в 1961 году я сделал мотоблок. Хотя его вес довел до 240 кг, убедился, что хорошо пахать им невозможно: тяжело — приходилось мотоплуг самому толкать.

Затем я сделал мотофрезу. Она тоже не оправдала моих надежд. Стоило попасть под ножи фрезы камешку, корневищу, неперепревшему навозу, как она выскакивала на поверхность, и на фрезе, как на колесе, пускалась наутек. А если на участок внесен навоз, то ножи не заглублялись вообще и навоз наматывался на фрезу.

В 1964 году сделал первую мотолебедку. Сцепление ее с почвой совершенно не зависит от веса, так как она надежно удерживается на месте за счет якоря, лапы которого, имеющие вид штыковых лопат, заглублены в почву. Именно якорь и придает мотолебедке исключительную работоспособность. Он позволяет всю мощность мотора использовать на полезную работу, что недоступно никакой другой технике подобного назначения.

Дело в том, что и трактор, и мотоблок половину мощности расходуют на самопередвижение. Масса мотолебедки с полной заправкой (10 л бензина) всего 42 кг. Значит, она в два раза менее металлоемка по сравнению с мотоблоком МБ-1, а по сравнению с мини-трактором Кутаисского, Гомельского или Харьковского завода — в 14 раз.

Ну а теперь попробуем сравнить производительность лебедки, мотоблока и лошади. Получается вот такая арифметика. Номинальная мощность лошади при работе около 1 л.с. Ее масса — 600 кг. Мотоблок МБ-1 в шесть раз легче лошади. Значит, на создание тягового усилия он может использовать не более 1/6 л.с.

Мини-трактор по своей массе сравним с лошадью. Соответственно можно предположить, что для создания тягового усилия он может использовать не более 1 л.с. Моя же мотолебедка с двигателем от мотороллера «Электрон» мощностью 7,5 л.с. использует на создание тяги всю мощность мотора. Значит, лебедка производительнее лошади в 7,5 раза и мотоблока- в 45 раз!!! Именно поэтому она легко поднимает пласт земли сечением 30X35 см и может пахать даже целину.

Плуг для своей лебедки я скопировал с двухколесного конного плуга, только максимально облегченного и упрощенного. Борозду он «держит» сам, точно копируя ранее пройденную, и управлять им не надо. Пахать лебедкой настолько легко и просто, что это по силам даже детям, и совершенно безопасно. Ни силы, ни умения для этого не надо.

9006_motoblok_lebedka_3
Для вспашки участка с помощью мотолебедки не требуется особых навыков: плуг сам держит борозду, и пахарю остается лишь переносить его к началу борозды.

9006_motoblok_lebedka_6

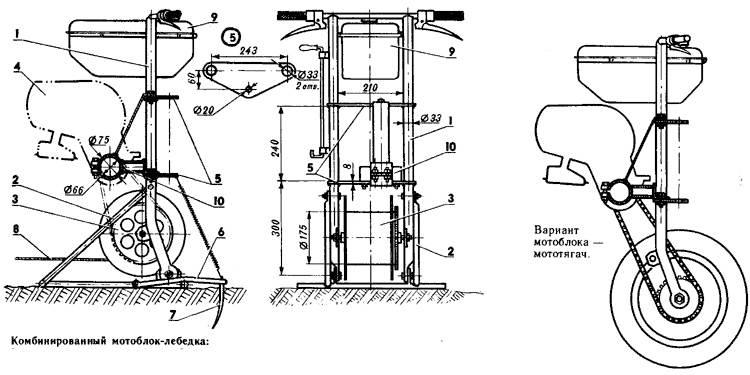

Комбинированный мотоблок-лебедка: 1 — основная рама мотоблока, 2 -дополнительная рама (основание мотолебедки; монтируется на основной с помощью болтов), 3 — барабан с тросом, 4 — двигатель, 5 — кронштейн рулевой колонки, 6 — «якорь», 7 — лапа «якоря», 8 — трос, 9 — топливный бак, 10 — кронштейн — подмоторная рама.

9006_motoblok_lebedka_7

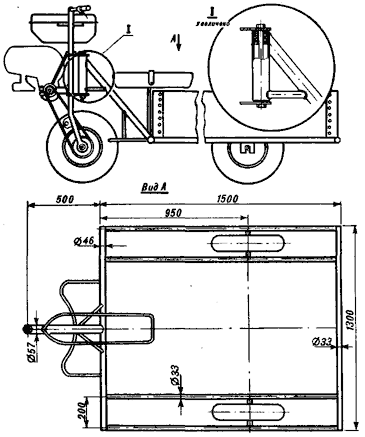

Мототягач, сблокированный с грузовой тележкой. На плановой проекции условно не показан мототягач и обшивка тележки.

9006_motoblok_lebedka_5

9006_motoblok_lebedka_8

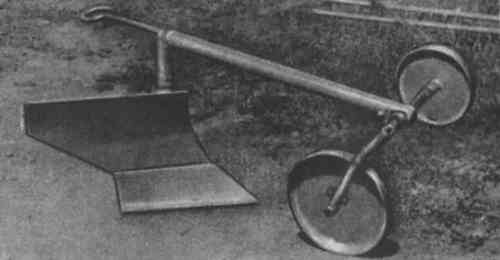

Буксируемый плуг: 1 — стойка, 2 — грядиль, 3 — полевая доска, 4 — ползун, 5 — отвал, 6 — лемех, 7 — бороздное колесо, 8 — полевое колесо. Плуг является упрощенным вариантом конного плуга. Стойка и грядиль сделаны из трубы Ø42 мм. Основание выгнуто из стального листа толщиной 3 мм. Колесная ось — из стального прутка Ø20 мм. Полевая доска — из стального листа толщиной 3 мм.

Ползун — из «уголка» 30Х 30 мм. Лемех — из диска циркулярной пилы толщиной 4 мм. Отвал — из стального листа толщиной 3 мм. Бороздное колесо самодельное; оно сварено из листовой стали толщиной 5 мм, его диаметр 300 мм. Полевое колесо сварено из стального листа толщиной 1,5 мм; его диаметр — 160 мм.

Плуг рассчитан на пласт сечением 25Х25 см и обеспечивает производительность около 5 соток в час. Масса плуга — 13 кг.

Чертежи для печати

Источник: «Моделист-Конструктор» 1990, №6
