Циркулярная пила из дрели своими руками.

samodelnaya_cirkulyarka_bolgarki_b

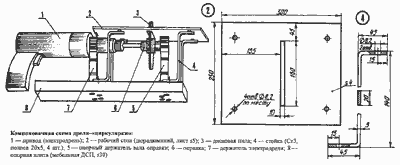

Весь станок (без электродрели) состоит из основания, рабочего стола, четырех стоек между ними и двух держателей: привода (электродрели) и свободного конца вала пильного диска. Для основания использована мебельная (облицованная) древесностружечная плита размерами 300×250 мм и толщиной 30 мм. Для стола (рабочей плиты) подобрана жесткая дюралюминиевая пластана толщиной 4 мм и ориентировочно в ее середине вырезан поперечный паз размерами 160×10мм (по максимальному предполагаемому для применения диаметру пильного диска). Стол можно изготовить и из стального листа ориентировочно той же толщины, однако тогда конструкция утяжелится.

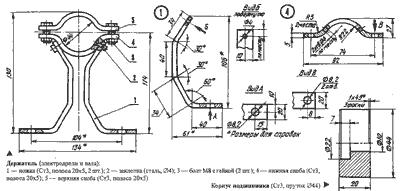

А вот ДСП применять с этой целью нежелательно — для обеспечения жесткости ее толщина должна быть существенной, а она, соответственно, уменьшит максимальную толщину распиливаемых заготовок. Держатель дрели — самодельный. Он сделан из стальных пластин сечением 20×5мм. Держатель состоит из двух ножек и клеммного зажима, образуемого парой скоб с ушками. Радиусы скоб — по цилиндрической части корпуса редуктора электродрели. Нижняя скоба приклепана к верхним концам ножек стальными заклепками диаметром 4мм. Отверстия в скобе раззенкованы и головки заклепок в ней сделаны впотай. В ушках обеих скоб просверлены соответствующие отверстия под болты М8, которыми они и стягиваются, зажимая и фиксируя электродрель. В верхней скобе отверстия были сделаны заранее, а в нижней — по месту (как по кондуктору — по верхней скобе). Такие же отверстия просверлены и в лапках стоек. Держатель вала подобран готовый, хотя его можно изготовить точно таким же, что и держатель дрели. Дрель и противоположный конец вала можно фиксировать и другим путем, например изготовив держатель из доски, поставив её на бок, вырезав углубление для дрели, а дрель зажимать рейкой и болтами. Четыре стойки циркулярки исполнены из того же материала, что и держатель, — стальной полосы сечением 20×5 мм. Их горизонтальные лапки на концах, как у буквы Z, отогнуты в разные стороны. В лапках просверлены отверстия под болты М8. При изготовлении стоек возникает одно осложняющее обстоятельство — определение их высоты. Она должна быть такой, чтобы кромки щечек, зажимающих пильный диск и патрон электродрели, не задевали за нижнюю плоскость рабочей плиты, однако в то же время плита не должна над ними возвышаться намного, опять же уменьшая максимальную толщину распиливаемых заготовок.

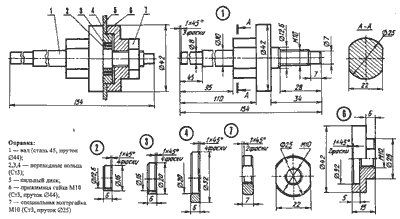

Сравнительно сложный узел циркулярки — оправка, состоящая из приводного вала пильного диска с фиксирующими деталями последнего. Вал ступенчатый, хотя его конструкцию можно сильно упростить. Диаметр его левой части, впрочем, как и ее длина, определены максимально возможными размерами, зажимаемыми патроном электродрели. Диаметр следующей ступени чуть-чуть увеличен, а на третьей ступени диаметром 25 мм сделаны лыски под рожковый ключ. Следующая ступень представляет из себя фланец. Его диаметр (в этой конструкции — 42 мм) выбран таким, чтобы фланец вместе со специальной прижимной гайкой М10 обеспечивал надежный зажим (с удержанием трением) диска пилы. Далее идет та часть, на которую насаживается пильный диск с минимальным посадочным отверстием 12,6мм. Диски с большими посадочными отверстиями устанавливаются на этой части через переходные кольца. После этого следует ступень с нарезанной на ней резьбой М10. На нее навертывается специальная прижимная гайка, диаметр большей ступени которой такой же, как и фланца. На меньшей ступени гайки (с наружным диаметром 25 мм) и контргайке спилены лыски под ключ «на 22», как и на третьей ступени вала. Прижимная гайка страхуется от отворачивания специальной контргайкой, хотя вообще-то оно возможно только после выключения «циркулярки» при свободном вращении оправки за счет инерции вращения пильного диска большого диаметра. На конце вала выполнена цапфа диаметром под имеющийся в наличии подшипник.
Подшипник лучше брать с защитой от пыли, так как древесной пыли при эксплуатации очень много. Сборка «циркулярки» выполняется в следующем порядке. Сначала корпус с вставленным в него подшипником зажимается в клемме держателя. Далее на валу закрепляется пильный диск. Для этого вал зажимается в тисках за ключевые лыски и надевается на него нужное посадочное кольцо (либо кольца) и диск (зубьями в сторону вращения вала). На резьбу накручивается прижимная гайка и контргайка. Потом в держателе закрепляется дрель, а в ее патроне — соответствующий конец вала оправки. Другой конец вала вставляется во внутреннее отверстие подшипника. После этого на основании прочерчивается ось симметрии и вдоль нее размещаются собранные вместе дрель, оправку и держатели. Здесь же, на основании, размещаются отверстия под крепление ножек держателей и еще сток.
Сверлятся отверстия, раззенковываются снизу, вставляются болты М8 с потайными головками и сверху закрепляются ножки держателей и стойки гайками. Верхнее расположение гаек обеспечивает удобство компоновки, регулировки и разборки станочка. Потом на стойки ложится рабочий стол так, чтобы пильный диск, вошедший в его прорезь-паз, имел одинаковые зазоры от ее краев. По отверстиям в верхних лапках стоек снизу на столе размечаются центры ответных отверстий, сверлятся, и раззенковываются с верхней стороны под потайные головки болтов М8. Для работы на изготовленной циркулярной пиле, ее основание закрепляется на столе струбцинами, чтобы дрель была с левой стороны, а конец ее рукоятки в наклонном положении опирался на стол. Плавными включениями электродрели, проверяются биения пильного диска. Устраняются биения восстановлением соосности узлов привода путем подкладки полуколец из жести в клеммы и шайбы под лапки держателей. Устройство циркулярки позволяет устанавливать на ее оправке пильный диск максимальным диаметром 160 мм и распиливать заготовки толщиной до 50 мм. При необходимости, для выдерживания точной и постоянной ширины отрезаемой части заготовки на рабочую плиту можно установить направляющую из отрезка металлического уголка, закрепляя его болтами через соответствующие прорези в ней. При эксплуатации дрели-циркулярки нужно соблюдать несложные правила техники безопасности. Подавать заготовки нужно плавно, без перекосов, не допуская остановки и заклинивания пильного диска. Перед остановкой механизма нужно вначале вывести из соприкосновения заготовку и диск и лишь после этого выключать дрель.
