Среди домашних мастеров большой популярностью пользуется бензопила. Ее можно использовать как универсальный привод чтобы сделать мотоблок своими руками из бензопилы. Солидная мощность и небольшой вес хорошо сочетается с ее компактными размерам. Благодаря этому бензопилу можно агрегатировать с велосипедом, лебедкой, льдобуром, пилорамой и мотоблоком. Каждый может изготовить своими руками интересные самодельные конструкции из бензопилы. Для этого понадобится знание основ черчения и конструирования, поскольку главными условиями нормальной работы агрегата, является качество сборки и точность всех размеров.

Как сделать мотоблок своими руками из бензопилы

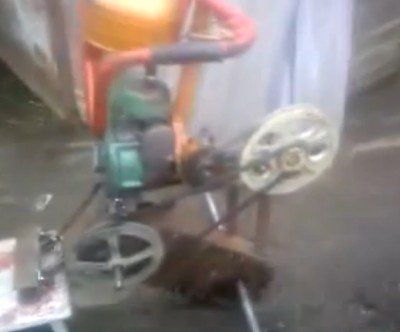

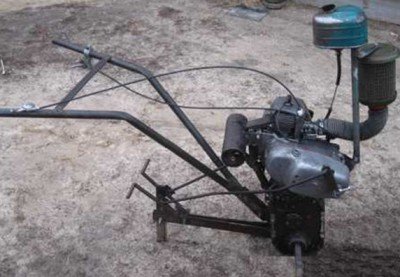

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

Мотоблок из бензопилы дружба своими руками

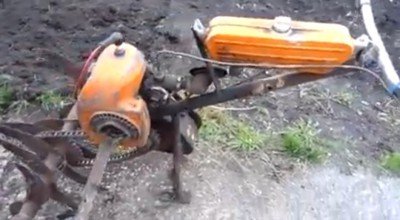

Главной целью в создании мотоблока было использование в основе бензопилы «Дружба». При этом обойтись только слесарными работами, не прибегая к токарным. Скорость мотоблока на первой передаче составит 2,5 км/час, при мощности двигателя в 4 л.с. Этого вполне достаточно для фрезеровки почвы, окучивании картошки и копании картошки лапой.

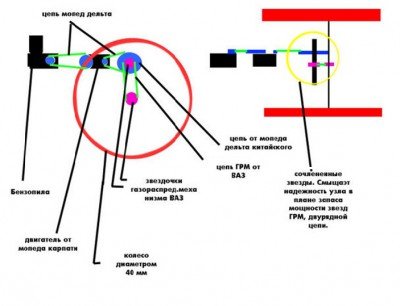

Конструкция мотоблока довольно проста. Стальной воротниковый фланец РУ-32 насаживается на главный вал, чтобы прикрутить звезду «мостового редуктора». Вал «мостового редуктора» взят от моста УАЗа, диаметр которого 30 мм. Чтобы увеличить расстояние от моста редуктора до земли, используется двурядная цепь и две звезды от автомобиля ВАЗ. Звезды типа ГРМ, за счет маленького диаметра увеличит расстояние на 15 см до земли.

На главный мост устанавливаем корпусный подшипник, с внутренним диаметром 30 мм. Коробкой передач и редуктором выступает мотор от мопеда «Карпаты». Используется штатное центробежное сцепление. Установленные цепи и звезды были сняты с китайских мопеда «Дельта». Для насаждения на фрезу или ось колес используется стальная труба (32).

После того, как собрали все элементы механизма воедино, можно наслаждаться его работой. Большим преимуществом самодельного мотоблока является отсутствие требовательности к горюче-смазочным материалам. Еще одним плюсом является абсолютная автономность работы, что позволит пользоваться мотоблоком в любом месте.

Мембранный тип карбюратора и герметичная система подачи топлива позволят мотоблоку работать в любых условиях. Подобный самодельный мотоблок из бензопилы «Дружба» можно использовать на приусадебном участке, площадью 15-20 соток.
