Делаем самодельный электромотоблок,видео урок,фотографии.


Оглавление:

  • Как сделать мотоблок электрический своими руками
  • Самодельный электромотоблок видео

Такой помощник очень полезен в хозяйстве, а если сделан мотоблок электрический своими руками, то в двойне приятней им работать,  он помогает выполнять легкие работы по культивации и рыхлению почвы на приусадебном участке. По сравнению с бензиновыми моделями они не такие универсальные и мощные, но наделены своими достоинствами.

Они меньше весят, издают меньше шума, более экономичны в использовании, экологичны и гораздо дешевле бензиновых моделей. Для человека, который совершенно незнаком с техникой, эксплуатация и обслуживание электромотоблоков не вызовут вопросов.

Как сделать мотоблок электрический своими руками

Используют электромотоблоки в закрытых помещениях или же участках, ограниченных по площади. Возможность доступа к электросети — единственное условие их применения. Если же модель аккумуляторная, то отсутствие электросети не составит преград. Во время использования электромотоблока старайтесь не перегревать двигатель, позвольте ему охладиться.

Также не рекомендуется его использовать на не вспаханных и тяжелых почвах, благодаря чему добьетесь продления срока службы. Электомотоблоки оснащаются дополнительными функциями, которые значительно облегчают работу оператора.

Например, срок службы продлит функция автоматического отключения при перегреве двигателя. Регулируемая рукоятка позволит установить ее под оператора.

Рассмотрим конструкцию электромотоблока «Электрокрот», изготовленного своими руками из своего бензинового предшественника. Вначале рассмотрим преимущества полученного электромотоблока — проще и легче в ремонте и эксплуатации, отсутствие нужны в бензине. Также данная модель собирается своими руками, причем используются распространенные детали и материалы, которые легко найти.

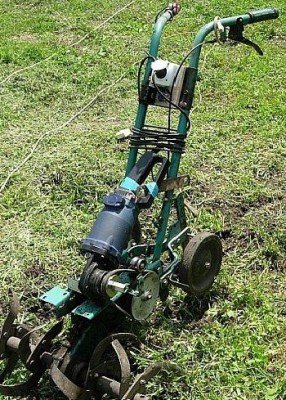

Самодельный электрический мотоблок

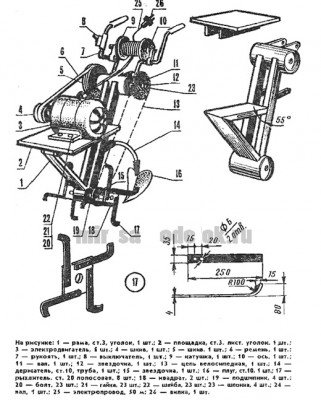

Чтобы изготовить мотоблок электрический своими руками, начинаем работу с рамы используя два куска швеллера №10 и уголок 32х32.

Подготавливаем два куска трубы, путем установки бронзовой вставки с отверстием. Через эти отверстия пройдет ось. Привариваем трубы с обеих сторон рамы. Далее, через стенки трубы на винтах крепится вставка. Она также может служить подшипником скольжения.

Хотя для этого лучше подойдут шарикоподшипники подобранные по диаметру трубы. Для крепления рукояток к верхней трубе привариваются кронштейны. А кронштейн для крепления культиватора или держателя плуга приваривается в середине трубы.

С помощью винтов на раму, в прорези боковых ребер устанавливается площадка. Электродвигатель будет крепиться на отверстия, которые имеются у площадки.

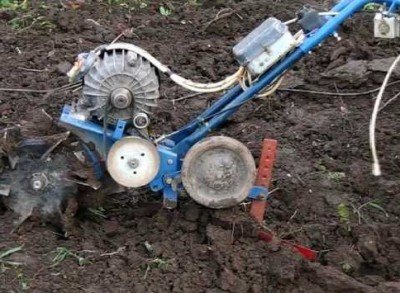

Шкив электродвигателя соединен ременной передачей шкивом на оси, которая установлена в трубе рамы. С другой стороны оси наложена звездочка. Она, используя цепную передачу подает движение на звездочку, которая находится ниже. Для цепной передачи используется мотоциклетная или велосипедная цепь.

Перемещение самодельного электромотоблок происходит благодаря приспособления для обработки земли. Изогнутые ножи закреплены на квадратной пластине и удерживаются благодаря шпонке на нижней оси. Когда они вращаются, происходит рыхление земли и передвижение вперед за счет изгибов.

Цепная передача и ременная передача позволяют редуцировать число оборотов двигателя. Используя соотношение звездочек и шкивов, можно достичь 200 или 1000 об/мин.

Для управления движением на кронштейне крепятся ручки, на одной из которых размещают кнопку переключения. Для подключения двигателя к электро сети на оси между ручками размещают катушку с намотанным проводом. Чтобы сформировать и обработать грядку, нужно прикрепить к раме держатель, на который будут устанавливаться землеобрабатывающие инструменты.

Единственный недостаток самодельного электромотоблока — привязка к проводу, и соответственно источнику электропитания. Ведь он не сможет удалиться более чем на 50 метров от сети. Хотя для обработки приусадебного участка этого вполне хватит.

Самодельный электромотоблок видео
