Делаем снегоуборщик для мотоблока своими руками.Инструкция,фото.


Оглавление:

  • Как сделать снегоуборщик для мотоблока своими руками
  • Самодельный снегоуборщик к мотоблоку описание и принцип роботы
  • Роторный снегоуборщик для мотоблока своими руками: чертежи
  • Снегоуборщик для мотоблока своими руками видео

Снегоуборщик — очень полезный агрегат в холодное время года, а если у вас есть мотоблок и вы не хотите переплачивать то можете сделать снегоуборщик для мотоблока своими руками, который сможете использовать не только зимой,  но и весной,  осенью в любое время для уборки снега.Теперь о главном: именно зимой на мотоблоке вы используете навес только с одной целью — чтобы избавится от снега. Вам нужен чистый двор, зимы у нас суровые, поэтому нужен агрегат, который бы быстро справлялся с большими нагрузками. Для этого придумали навесное оборудование в виде снегоуборщика для мотоблока, нож-отвала и щетки для уборки снега.

Все эти приспособления по своему хороши, вот только отвал не справляется с глубокими обледеневшими сугробами, а щетка вообще не в состоянии убрать снег глубиной больше 5 см при условии, что он еще свежий. Разумеется, лучший выбор на зиму — это снегоуборщик для мотоблока, например можно сделать такой:

Самодельный снегоуборщик к мотоблоку описание и принцип роботы

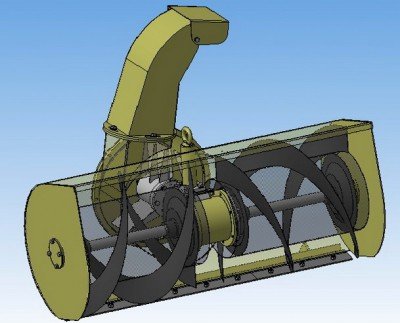

Рассмотрим характеристики и принципы работы роторного снегоуборщика. Ведь нам же потом его делать! Почему именно роторный? Потому что роторные снегоуборщики самые мощные, если дело касается дальности выброса снега. Роторные снегоуборщики отбрасывают взрыхленный снег на расстояние до 10-12 метров.

Снегоуборщик представляет собой сваренный металлический корпус, внутри которого размещается шнековый вал. Вал — это главный рабочий орган этого устройства. Также учитывайте, что вам понадобятся управляющее и сцепное приспособление, а также детали привода.

Итак, через систему переходников роторный снегоуборщик для мотоблока приводится в движение при помощи заднего вала отбора мощности мотоблока. При покупке снегоуборщика переходники всегда идут в комплекте, но так как вы будете делать снегоуборщик самостоятельно, вам нужно их купить отдельно.

Принцип работы аппарата заключается в перемещении снежных масс в полость устройства при помощи шнеко-роторного механизма. Работа этого механизма осуществляется через присоединение вала снегоуборщика к валу мотоблока при помощи ремня. Также, вам потребуется крыльчатка. Крыльчатка — механизм внутри оборудования, который вращается и выбрасывает снег через специально приспособленную полость наружу на расстояние в 10 метров (как минимум).

Самодельный снегоуборщик принцип роботы видео

Вал — это труба, вокруг которой вращается зубчатый спиралеобразный механизм — шнек. Закрепите вал на подшипниках для сокращения потерь при крутящем моменте на валу. Металлический зубчатый шнек нужно сделать с разнонаправленными винтовыми крыльчатками для эффективной уборки. Внизу ковша крепится подрезная пластина для снега.

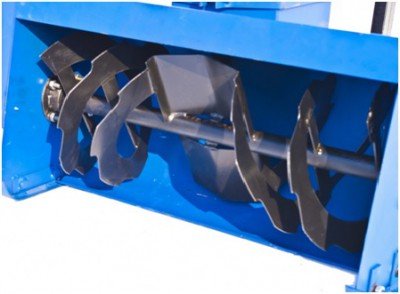

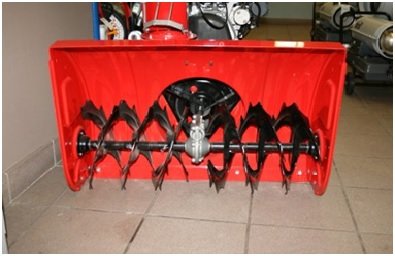

Стандартный «магазинный» снегоуборщик со шнеком, валом и крыльчатками внизу для вашего изучения:

Роторный снегоуборщик для мотоблока своими руками: чертежи

Сделать снегоуборочный аппарат для мотоблока куда легче, чем полностью самостоятельно делать весь снегоуборщик как как отдельную машину. Хотя бы потому что оборудование для мотоблока работает за счет движка этого самого мотоблока, который у вас уже есть в наличии.

Чертежи снегоуборщика для мотоблока нужны нам для облегчения наших усилий при создании снегоуборочного навесного оборудования своими руками. Как правило, указываются все детали, нужные нам для работы, длина и высота изделия, все в миллиметрах.

Вы сможете без труда сами сделать себе снегоочиститель для мотоблока, если у вас в мастерской есть токарный станок ТВ-6 или возможность заказать детали у токаря, листовая сталь и сварочный аппарат.

Самая главная часть снегоуборщика — это шнек. Изготавливая его, берем за основу трубу с двумя цапфами с двух сторон и навариваем на эту трубу восемь полудисков из двухмиллиметровой листовой стали. Они создают двухстороннюю спираль справа и слева.

Места скрепления полудисков для снегоуборщика также тщательно провариваем для усиления прочности. Вы также можете сварить каждую такую «спираль» из двух , нарезанных вами с одной стороны, а после этого разверните их и скрепите в одну. Еси не хотите разбираться с изготовлением шнека, используйте уже готовый при наличии оставшегося от старой сельхозтехники.

Для вращения шнека используются шарикоподшипники № 203. Корпуса-стаканы изготавливают из алюминия АМгб или АМг3 и крепят к боковинам снегоуборщика при помощи болтов Мб и затягиваем болты гайками. Подрезаемый снег подается на ротор.

Ротор крутится в барабане, который вы сможете сделать из алюминиевого котла на 20 л. Он соединяется с передней стеной корпуса при помощи заклепок 4мм в диаметре. Снег, попадая в благодаря аппарату в барабан, выбрасывается лопатками наружу на расстояние от 3-5 метров (но это также зависит от ветра и того, насколько качественным вы сделаете свой снегоуборщик).

Нам нужно организовать крутящий момент, который передавался бы от мотоблока к снегоуборщику. Крутящий момент передаётся от двигателя мотоблока к валу мотоблока, который в свою очередь соединяется с валом снегоуборщика при помощи клиноременной связи. Выберете ремень А-100 и подходящий ему шкиф.

Корпус снегоуборщика сделайте из листов двух миллиметровой стали, их углы должны быть 20Х20 мм . Скрепите их заклепками (каждая по 4 мм в диаметре) и винтами М4. Смастерите внизу конструкции лыжи, чтобы контролировать высоту очистки снега.

Чертежи самодельного роторного снегоуборщика

Данные схемы подходят в основном как базовые для изготовления как отдельного снегоуборщика, так и снегоуборочного оборудования для мотоблока:

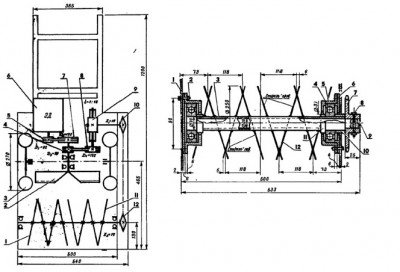

1- боковой корпус; 2 — болт Мб и гайка (12 штук); 3 — вал шнека (стальная бесшовная труба); 4 — подшипник; 5 — корпус-стакан; 6 — крышка; 7 — звездочка от детского велосипеда с шагом 12,7 мм; 8 — болт с гайкой; 9 — силовая часть вала; 10 — кольцо; 11 — стопорное кольцо; 12 — полудиск шнека (8 шт.)

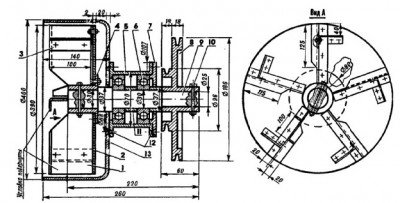

1 — лопасть; 2 — диск ротора; 3 — ребро жесткости; 4 — втулка с болтами М4 и стопорными гайками; 5 — стакан; 6 — подшипник (2 шт.) №206); 7 — крышка; 8 — сдвоенный шкиф; 9 — вал ротора; 10 — болт с гайкой (2 шт.); 11 — кольцо; 12 — Мб винты со скрытой головкой; 13 — барабан, сделанный из алюминиевого котла.

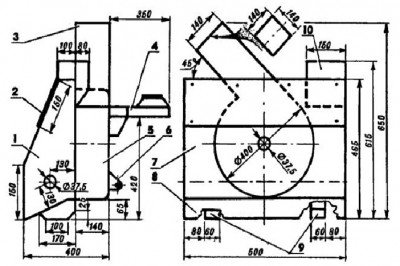

1 — боковина; 2 — крышка; 3 — патрубок коробчатый; 4 — рама электродвигателя (данная информация нужна тем, кто делает полностью отдельный снегоуборщик, не оборудование для мотоблока); 5 — барабан; 6 -кронштейн; 7- передняя стенка; 8 — совок; 9 — лыжи; 10 — рама редуктора (для самостоятельных машин — снегоуборщиков).
