Как сделать отвал для мотоблока своими руками ,подробные чертежи + видео.


Оглавление:

  • Самодельный отвал для мотоблока своими руками чертежи
  • Как сделать отвал для мотоблока своими руками
  • Лопата отвал для мотоблока своими руками
  • Самодельный нож отвал для мотоблока чертёж
  • Отвал на мотоблок своими руками видео подборка

Суровая зима такова, что владельцам частных домов приходится часто заниматься уборкой снега. Чтобы решить проблему со снегом они используют различные приспособления, лопаты, и т.д. Уборка же снега вручную с большого участка при имеющемся уровне развития техники стала редким случаем. И действительно, зачем нужна трата долгих часов и сил на расчистку от сугробов и мусора своего подворья, если можно сделать самодельный отвал для мотоблока своими руками.

Самодельный отвал для мотоблока своими руками чертежи

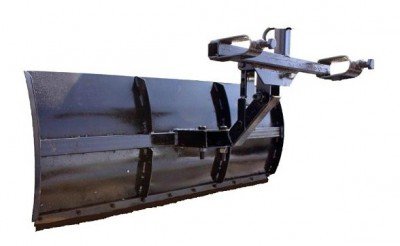

Снего отвалы, легко навешиваемые на все виды техники, существенно ускоряют и облегчают процесс расчистки снега. Любой отвал снегоуборщик для мотоблока содержит три основные части – снегоуборочную лопату, устройство регулировки угла поворота лопаты и узел крепления, фиксирующий лопату на раме тягача.

Имеются несколько конструкций готовых отвалов, которые входят в комплекты навесного оборудования, однако такой «грейдер» можно сделать самодельный отвал для мотоблока своими руками, чертежи приведены ниже.

Лопата-отвал является элементом навесного оборудования, используемого совместно с мотоблоком. С ее помощью можно механизировать такие обычные работы на земельном участке как мусороуборка, снегоуборка в зимний период, а также выравнивание поверхности земли и ее перенос с одного места на другое.

Лопаты-отвалы имеют различные модификации, но в целом характеризуются общим принципом работы и устройства. Как правило, они имеет несколько типовых рабочих положений. Обычно это три нижеследующих положения:

  • вперед
  • влево (с уклоном на 30 градусов)
  • вправо (с уклоном на 30 градусов)

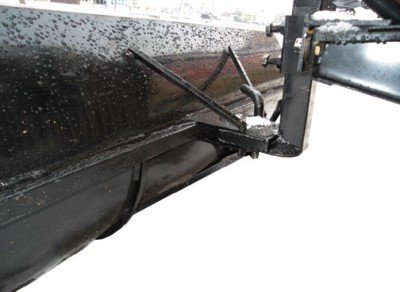

Работа с отвалом для мотоблока

Лопата–отвал мотоблока перед началом работы вручную поворачивается вправо-влево на угол до 30 градусов. Операция регулировки положения завершается выставлением нужного угла и закреплением отвала в выбранном положении шплинтами.




Ширина захвата лопаты отвала для мотоблока обычно равна одному метру ( некоторые модели могут иметь другую его величину) при толщине металла ковша от 2 до 3 мм. В заводских условиях лопаты-отвалы изготавливаются из высококачественной стали.

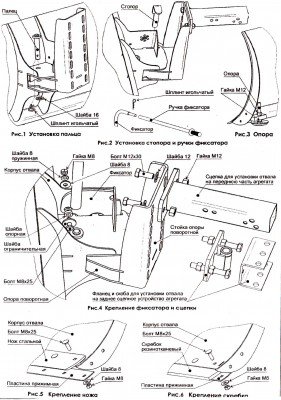

Отвал для мотоблока устройство и комплектация

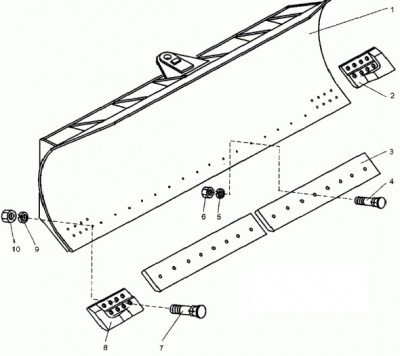

Лопаты для мотоблоков могут быть укомплектованы металлическими ножами-насадками, которые удобны для выравнивания земли, а также резиновыми насадками, предназначенными для уборки снега.

Поскольку имеется широкий выбор модификаций лопат-отвалов, то при выборе такого навесного устройства обязательно убедитесь в возможности установки устройства на имеющийся мотоблок.

Производители не оснащают лопаты-отвалы мотоблоков пружинными демпфирующими механизмами, так как из-за низкой скорости движения не требуется специальная защита от контакта с неровной поверхностью земли. Не нуждается мотоблок и в подъемно-поворотных устройствах, что существенно снижает общую стоимость комплекта для снегоуборки.

Оснащая свой мотоблок аксессуарами для снегоуборки, купите специальные металлические грунтозацепы. Замена пневматических колес на такую «обувь» заметно повышает качество снегоуборки.

Цены на навесные лопаты-отвалы для мотоблоков невысоки и расположены в пределах от 4000 до 6000 рублей.

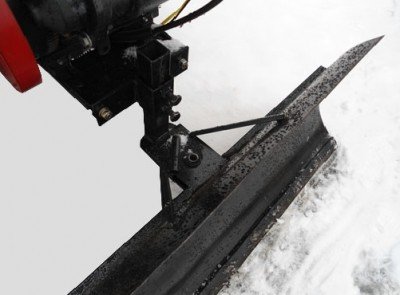

Как сделать отвал для мотоблока своими руками

Сделать отвал для мотоблока своими руками совсем несложно, если в вашем хозяйстве есть болгарка, дрель и сварочный аппарат.

Вот один из несложных вариантов такого изделия для хозяев мотоблоков. Долго заниматься поисками подходящего металла вам не придется, так как для этого можно использовать обычную двухсотлитровую стальную бочку.

Аккуратно разрежьте ее на три части, и вы получите три криволинейных сегмента для лопаты. Сварив по контуру два из них, получим изделие с толщиной металла в три миллиметра, что вполне достаточно для обеспечения жесткости отвала.

Нижняя часть отвала усиливается ножом. Для этого вам понадобится стальная полоса толщиной 5 мм и длиной, равной захвату отвала. В ноже сверлятся отверстия диаметром 5-6 мм с шагом 10-12 см для закрепления предохранительной полосы из резины.

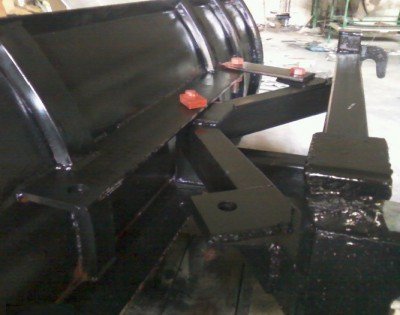

Конструкция крепежа отвала к мотоблоку довольно проста и вполне может быть реализована в домашней мастерской. При этом к отвалу, сваренному из двух сегментов бочки,примерно на середине его высоты приваривают квадратную трубу 40х40 мм для усиления. Затем к трубе в ее середине приваривают полукруг из толстой стали, в котором выполнены три отверстия, необходимые для фиксации углов поворота лопаты-отвала.

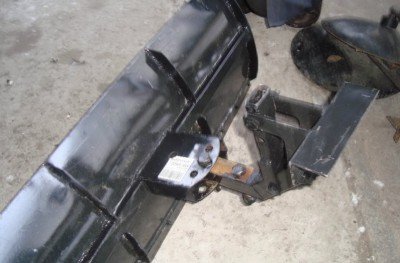

После этого из той же трубы варится держатель Г-образной формы, один конец которого вставляется в отверстие на полукруге, а другойпри помощи болтов скрепляется с рамой мотоблока. Для регулировки высоты подъема лопаты используются болты А и Б. Они вкручены в отверстия в отрезке квадратной трубы, который приварен к сцепному устройству и надет на Г-образный держатель.

Лопата отвал для мотоблока своими руками

Размер нашей лопаты отвал для мотоблока будет составлять 850х220х450мм. Сама лопата отвала изготавливается из стального листа толщиной 2-3 мм. Стойки, расположенные внутри, изготовлены из листа толщиной 3-4 мм и служат в качестве ребер жесткости.

В них по месту сверлятся отверстия для крепления отвала к штангам с учетом строго вертикального расположения отвала по отношению к передней части мотоблока.

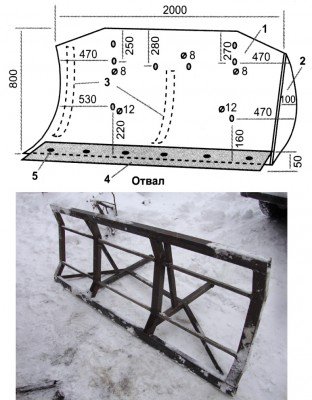

  • 1 – лист отвала (жесть);
  • 2 – стойка 4шт (ребра жесткости);
  • 3 – нижний лист отвала (жесть);
  • 4 – нож;
  • 5 – проушина крепления тяги.

Кронштейн для закрепления отвала устанавливается на лапах мотоблока, к которым прикреплено и основание передней откидной опоры мотоблока, причем используются те же болты М10. С кронштейнами болтами М8 с барашковыми гайками скрепляются штанги длиной 520 мм, которые присоединяются к ребрам жесткости отвала.

Во внутренних ребрах жесткости (стойка хтолщиной 3-4 мм) просверлены отверстия для скрепления отвала со штангами таким образом, чтобы отвал располагался в вертикальном положении по отношению к мотоблоку. Отвал дополнительно зафиксирован на мотоблоке посредством двух регулировочных тяг: в нерабочем положении они дают возможность разгрузки кронштейнов. С нижней частью отвала болтами скреплен нож размерами 3х100х850 мм.

  • 1 – отвал;
  • 2 – штанга;
  • 3 – кронштейн;
  • 4 – тяга.

Дно отвала обшивается жестью для предотвращения зарывания его в землю. Ширину (глубину) дна, можно выполнить меньшей, чем показано на чертеже. С высотой отвала в 450мм и глубиной в 220мм он больше похож на ковш.

Взятие за основу этих рекомендаций и экспериментирование с размерами поможет сделать лопату-отвал для разных мотоблоков: Нева, Салют и др. Тогда снегоуборка мотоблоком станет для Вас легким и приятным делом.
