Как сделать самодельный мотоблок с двигателя мотоцикла.Схемы и руководство.

Оглавление:

  • Делаем самодельный мотоблок с двигателя мотоцикла
  • Как сделать мотоблок своими руками из двигателя планеты
  • Мотоблок своими руками из мотоцикла видео подборка

Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого понадобится определенный опыт и накопленные знания, с большим запасом терпения и труда. Итогом подведенной работы будет надежная фермерская машина, приспособленная практически к любым условиям. Если же появится неисправность, ремонтом будет замена поломанной детали, или отказавшего узла. Например, если взять подмоторную раму или силовой агрегат: они изготовлены на производстве. Если рассмотреть редуктор-переходник, он взят из главной передачи мотоколяски.

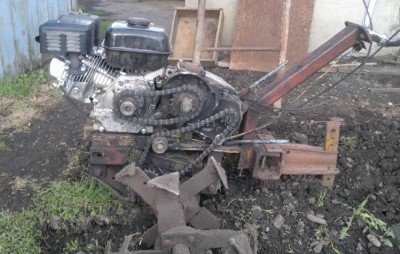

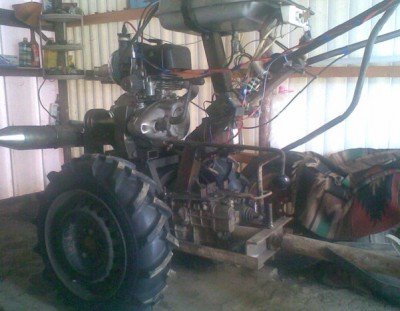

Делаем самодельный мотоблок с двигателя мотоцикла

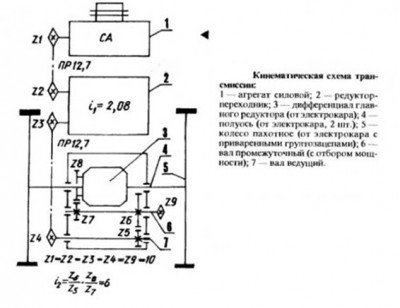

Для успешной работы мотоблока разрабатывалась многоступенчатая кинематическая схема трансмиссии, благодаря чему повышается придаточное отношение, а также тяговое усилие и крутящий момент. Вместе с редуктором переходником в кинематической схеме предусмотрен главный редуктор. При совмещении редуктора с колесной парой и главной передачей, получается высокоэффективный движитель.

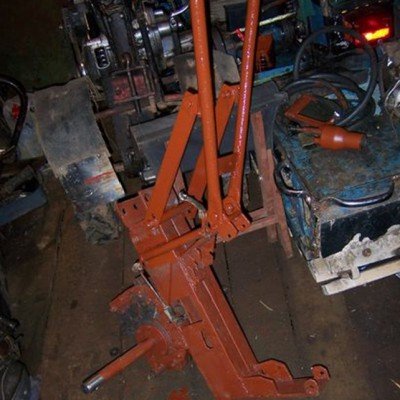

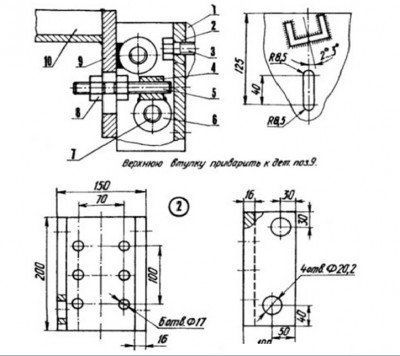

Специальный механизм натягивает приводные цепи. Он крепится шпильками к ползунам, которые изготовлены из стального уголка. Последние также способны перемещаться, натягивая или ослабляя приводную цепь. С этой целью в ползунах предусмотрены пазы и находятся два регулировочных винта и крепежные болты М10.

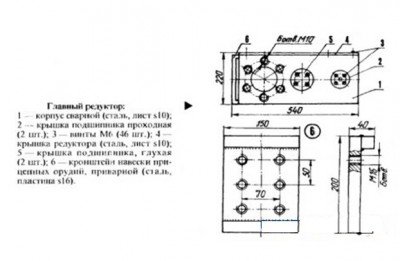

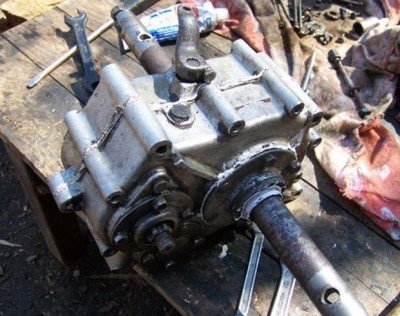

Самая трудоемкая конструкция — главный редуктор. Изготавливается он из заранее приготовленных стальных пластин (10 мм). В месте установки подшипников размещаются диски усиления. Сварные швы — сплошные, чтобы исключить подтекание масла. На заднюю стенку редуктора приваривается кронштейн-скоба, позволяющая крепить грузовую тележку или прицепное сельскохозяйственное орудие. Если использовать грузовую тележку, то мотоблок становится минитрактором.

Для изготовления крышки редуктора используется стальная пластина (5 мм). Прикреплена она к корпусу винтами М6. Цилиндрические прямозубые шестерни и валы взяты из сельхозмашин. Нужно помнить, что назначением промежуточного вала является отбор мощности, поэтому лучше изготовить новые валы, чем использовать старые. Дифференциал главного редуктора на мотоблоке был частью списанного электрокара.

Блокировка колес мотоблока с двигателем от мотоцикла

Блокировка колес — необходимое техническое решение для мотоблока, с конструкторской точки зрения. На правой полуоси, там где шлицевой конец, протачивается цилиндрическая шейка, которая должна быть немного глубже шлицевого паза. С противоположного конца полуоси делается резьбовое отверстие.

Когда вращается регулировочный винт М12, происходит смещение полуоси из-за действия цилиндрической пружины. Далее внутри дифференциала полуось отходит от зацепления с «родной» шестерней и зацепляется с соседней, чем блокирует колеса.

Рабочие колеса мотоблока изготовлены из колес списанного электрокара. У каждого диска, в ободе, прорезают 16 пазов, и вваривают стальные пластины, которые будут служить основанием для грунтозацепов. После чего к ним приваривают перемычки, и получаются обода пахотных колес.

Плуг для мотоблока

Очень эффективно изготовлен узел, регулирующий заход плуга в почву. Состоит он из сварного П-образного корпуса, с установочно-ограничительными выступами. В них вставляется пятка градиля плуга, которая способна вращаться в вертикальной плоскости используя втулочно-осевой шарнир. Необходимый угол вращения задается шпилькой М16. К поворотной пятке приварен швеллер грядиля. Благодаря небольшому развороту в сторону, куда отваливается почва от плуга, становится возможна правильная установка последнего.

Отрезной нож также крепится к грядилю. Для того, чтобы установить его под нужным углом к почве и на требуемую величину, используется типовой зажим с пластиной-накладкой и два болта М12 с гайками. Впереди мотоблока размещается на V-образном кронштейне вспомогательное колесо. Его назначение — обеспечение легкости во время транспортировки, или при движении мотоблока попятую.

Управление мотоблока происходит посредством двух штанг от мотокосилки с рукоятками. Также для этого используются ручки переключения реверса и скорости.

Производительность мотоблока — три — пять сотки земли в час. Обычную землю можно пахать на второй передаче. Для тяжелых почв работать на первой.

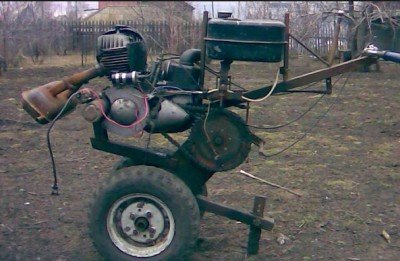

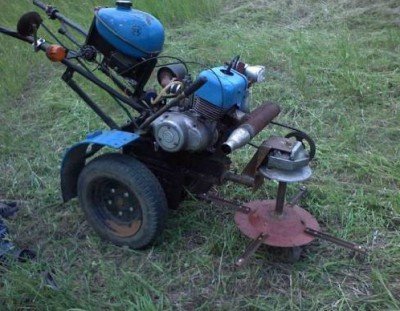

Как сделать мотоблок своими руками из двигателя планеты

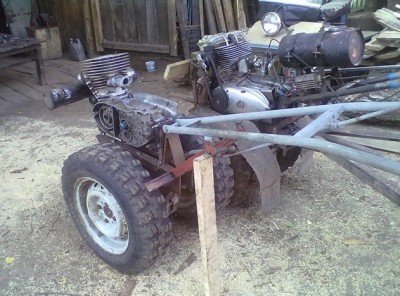

Схема создания этого мотоблока прекрасно подходит для двигателей Восход, Минск, Муравей. Лучше всех себя зарекомендовал двигатель от ИЖ Планета -3. Чтобы сделать мотоблок своими руками из двигателя планеты, нужно произвести небольшие конструктивные изменения.

Охлаждение двигателя принудительное, подключен через зажигание — на катушку. Мощность двигателя 18 л.с. Благодаря установленному редуктору есть задняя передача.

Транспортная скорость — до 70 км/ч. Минимальная скорость — 5-6 км/ч. Тележка сделана из двух старых колясок тарсионного типа, и выдерживает вес до 500 кг.

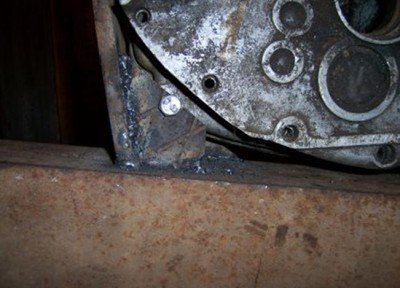

К швеллеру приваривается рама. При моделировании мотоблока нужно учитывать крепление двигателя, поэтому производим смещение продольной оси редуктора на 10 мм, относительно оси двигателя. Двигатель может крепиться по разному. Чтобы увеличить мощность двигателя, врезается дополнительный вал в швеллера.

После этого размещаем топливный бак. По завершении сборки придаем мотоблоку красивый внешний вид, покрасив.
