Как сделать самодельный мотокультиватор.Фото,описание,тонкие моменты.


Оглавление:

  • Как сделать самодельный мотокультиватор, описание и чертежи
  • Как сделать мотокультиватор своими руками

Разработано немало машин и механизмов, которые помогают культивировать, нарезать борозды, пропалывать междурядья, окучивать растения. Зачастую они довольно сложные, дефицитные и дорогие. В случае, когда земельные участки небольших размеров, на которых легкие почвы, многие садоводы предпочитают пользоваться ручным культиватором, выпускаемым отечественной промышленностью. В этом случае работа проводится преимущественно вдвоем.Используют для этого характерный метод «шаг вперед, полшага назад»: продвижение вперед идет большими толчками, с 10 сантиметровым откатом назад. Поскольку этот метод повышал производительность работы в сравнении с ручным трудом, но физически изматывал, было решено оснастить культиватор самым простым двигателем внутреннего сгорания, то есть сделать самодельный мотокультиватор.

Как сделать самодельный мотокультиватор, описание и чертежи

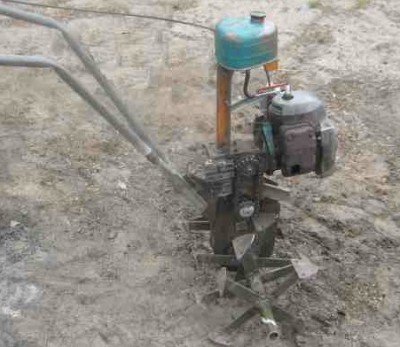

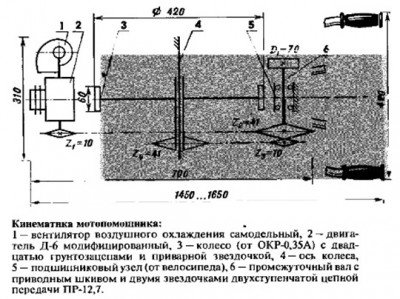

Установить двигатель от мопеда, сделать двухступенчатую силовую передачу, и в качестве звоздочек установить доступные велосипедные (чтобы число зубов было равно 41).

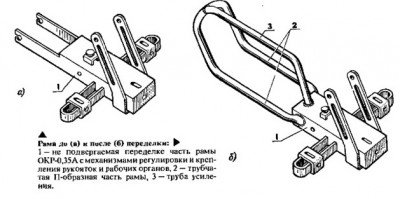

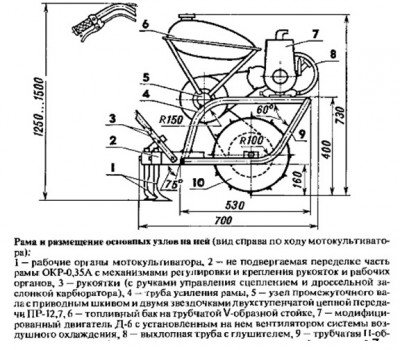

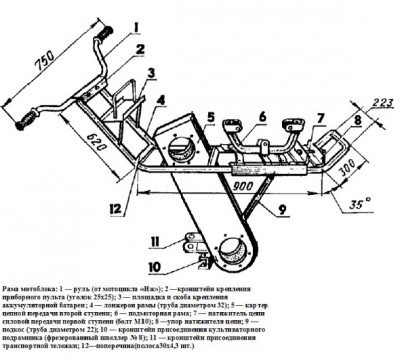

В первую очередь модернизировали раму окучника. Вначале отрезали вилку крепления колеса. Вместо нее прикрепили немного удлиненную новую вилку, с помощью электросварки. На передней части этой вилки приварили трубу, которая является дополнительным усилителем и одновременно с этим служит несущим элементом для промежуточного вала и двигателя.

Поскольку окучник, в результате изменений, становится самоходным, необходимо его штатное колесо усиливать. Для этого на обод и ступицу приваривается трехлучевая спица. Она вырезается из стального листа, толщиной 2 мм. Само колесо модернизировали, приварив к нему двадцать грунтозацепов, изготовленных из стального уголка 20х20, длинной 60 мм. На ступицу колеса, с левой стороны, установили велосипедную звездочку.

Устанавливаемый двигатель от мопеда оборудовали принудительным охлаждением. Чтобы это было возможным в крышке сцепления двигателя сделали отверстие, диаметром 29 мм, которое находится на одной оси с гнездом ведущей шестерни коленчатого вала. Это отверстие будет использовано для установки болта-оси и ступицы-втулки для крыльчатки вентилятора.

Как сделать мотокультиватор своими руками

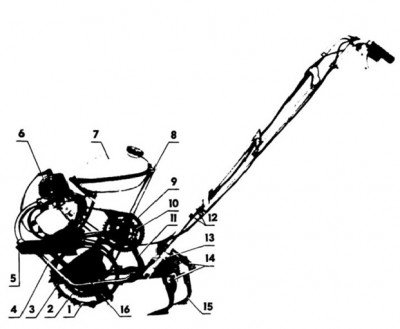

Мотокультиватор-окучник состоит:

  • колесо с грунтозацепами (1),
  • велосипедная звездочка (2),
  • трехлучевая приварная спица (3),
  • рама мотокультиватора (4),
  • выхлопная труба с глушителем (5),
  • модернизированный двигатель от мопеда (6),
  • топливный бак (7),
  • трубчатая V-образная стойка (8),
  • звездочка промежуточного вала (9),
  • труба, усиливающая раму (11),
  • рукоятки с ручками управления дроссельной заслонкой карбюратора и сцеплением (12),
  • механизм крепления и регулировки рукояток (13),
  • лапа культиватора-окучника (14),
  • узел (16).

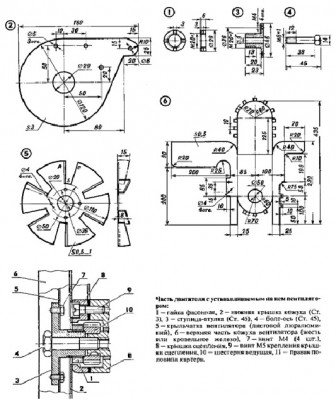

Для изготовления крыльчатки использовался дюралюминиевый лист, толщина которого 0,5-1,0 мм. Заготовка перед этим была размечена, после чего были просверлены крепежные отверстия. Затем было надрублено зубилом, прорезано ножницами, а получившиеся лопасти были отогнуты. Такая крыльчатка крепится к коленвалу с помощью фасонной гайки, ступицы-втулки и специального болта М8. Чтобы это получилось нужно следовать простой методике, и частично перебрать двигатель.

Вначале переставляем головку цилиндра. Ее нужно повернуть так, чтобы перпендикулярно крышке муфты сцепления установились вертикальные ребра охлаждения. Потом от цапфы коленчатого вала отделяем ведущую шестерню, используя штатный съемник. Последнюю надежно закрепляем в тисках, установив перед этим защиту от «сминания», и переходим к вентилятору.

К ступице-втулке накрепко прикручиваем крыльчатку винтами М4. С обратной стороны обязательно расклепываем крепежные элементы. Шлицами к крыльчатке навинчиваем фасонную гайку на резьбу М20, тем самым подготавливаем узел для соединения с ведущей шестерней.

Для изготовления нижней крышки кожуха вентилятора используют листовой металл. Далее ее устанавливают на крышку муфты сцепления и соединяют винтом М6. Следят за тем, чтобы максимально совместились обе детали. Центры дополнительных крепежных отверстий устанавливают в крышке муфты, используя для этого отверстия крышки кожуха. После этого обе детали вновь снимают с двигателя, для нарезки резьбы М5 и сверления недостающих отверстий. Когда крышка сцепления установлена на место, к ней привинчивают крышку вентилятора.

Далее работаем с цапфой коленчатого вала. На нее ставят шестерню в сборе с ступицей-втулкой, крыльчаткой и фасонной гайкой. Используя специальный болт М8, все это жестко фиксируется вместе. А используя фасонную гайку, распирают «намертво». Последнюю можно свинтить на резьбовом участке ступицы-втулки.

Для изготовления верхней части кожуха вентилятора, используют лист белой жести или кровельное железо, толщина которого 0,3-0,5 мм. Заготовка сгибается по тонким линиям, а внутрь отгинаются «язычки». После чего необходимо пропаять швы и установит кожух на двигатель. Крепежные отверстия в нижней крышке и отверстия в кожухе для свечи выполняются при монтаже, «по месту».

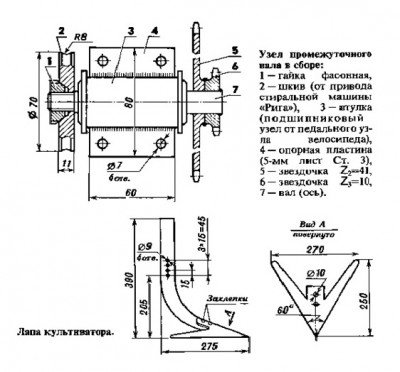

Ось промежуточного вала вытачивается заново, используя сталь-45. Делается это так, чтобы на него легче насаживались, с одной стороны — сваренные звездочки, а с другой приводной шкиф. Узел промежуточного вала собирается из педального, велосипедного вала.

Для изготовления всех трубчатых элементов силовой конструкции мотокультиватора используются отрезки водогазо-проводных труб. Чтобы избежать трещин и поломок во время изгибания, рекомендуется заполнять песком внутреннюю полость. Для этих целей зимой можно использовать воду, с последующей заморозкой, что гарантирует трубам высокую плавность и качество изгиба.

Бензиновый бак взят от мопеда «Рига», из которого самотеком к двигателю поступает топливо. Бак установлен на двух трубчатых стойках, которые приварены к ступице промежуточного вала.

От мотоцикла взято управление дроссельной заслонкой карбюратора и сцеплением. Тросы взяты от мотороллера. В поручне, за ручкой сцепления, сверлят отверстие в 4 мм. Туда вставляется в отжатом положении скоба фиксации рычага. При изготовлении ручки делаются съемными, благодаря чему мотокультиватор легко размещается в багажнике автомобиля.

Во время испытания, при культивации картофеля, была достигнута производительность обработки — пятнадцать соток за один час.
