В а ночь снега намело такое количество, что если использовать подручные и привычные средства по уборке снега, то можно расчищать все эти сугробы до вечера следующего дня. Именно в эти моменты мы понимаем, что альтернативы лопаты, а именно снегоочитстительной машины, у нас, к сожалению нет. Но если есть в хозяйстве мотоблок то мы можем сделать снегоочиститель своими руками для мотоблока, при этом сэкономив много денег.

Немного истории. Американская компания TORO в 1952 году выпустила свой первый снегоочиститель. И продала более 30000 моделей этой техники за первый год.

На сегодняшний день насчитывается очень большое количество компаний, которые производят профессиональные с различными модернизациями снегоочистительные машины, но стоимость их довольно высокая. Поэтому мы предлагаем вам создать своими руками ни чем не хуже — снегоочистительную машину.

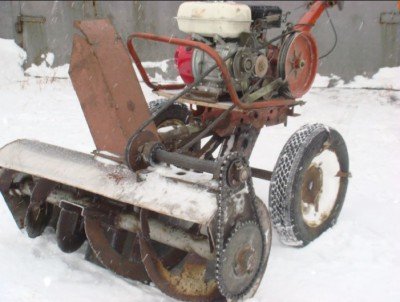

Как сделать снегоочиститель своими руками для мотоблока

Для этого нам понадобится двигатель, скажем от мотоблока. Ну, согласитесь, не у всех есть лишних пару десятков тысяч рублей для приобретения техники, которой случится воспользоваться раз 5-10, а возможно даже меньше. Мощность двигателя нашего снегоочистителя описана ниже – это – 6,5 л/с (4,8 кВт), однако ее иногда не достаточно. Но есть похожая конструкция у фирменной модели мощность, которой составляет – 3 л/с (2,2 кВт), это из-за меньшей нагрузки на шнек.

Если вы планируете, использование электродвигателя с воздушным охлаждением, то вам стоит предусмотреть обязательную защиту от снега (воздухозаборник), так как во время работы, в воздухе снега будет достаточно.

Захват в ширине у нашей конструкции – 50 см, этого вполне достаточно для чистки дорожек садовых и поэтому использование нашего снегоочистителя будет простым. Если габаритная ширина снегоочистительной машины будет до 65 см, то его можно легко убирать в гараж или же в сарай прям через дверь, не открывая при этом ворот.

Конструкцию снегоуборщика

Рассмотрим подробней конструкцию снегоуборщика:

  • корпус шнека делаем из кровельного железа,
  • боковушки – из фанеры толщиной 10 мм,
  • рама – из уголка 50*50мм металлического,
  • ручка-держатель – из трубы ½ дюйма,

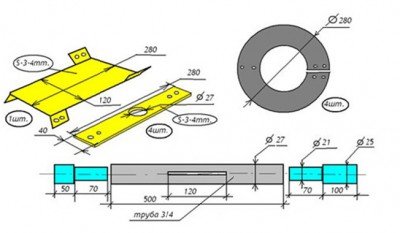

  • вал шнека – из трубы ¾ дюйма,

в середине этой трубы делается сквозной пропил, в который необходимо вставить металлическую пластину (лопатку) размером – 120*270 мм. Когда будет вращаться вал, то лопатка откидывает снег. Резиновые кольца – их четыре штуки, они прикрепляются к специальным пластинам.

Если диаметр внутренний меньше чем внешний у трубы, то подшипники надеваем прямо на трубу, ее можно немного обточить. На нижнем чертеже мы видим, как это сделан на токарном станке.

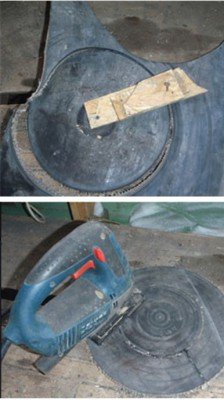

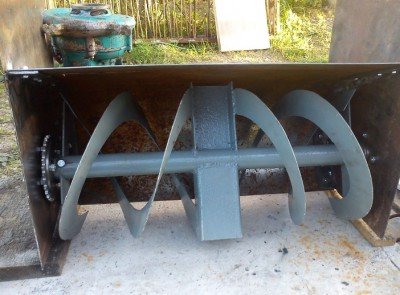

Чтобы изготовить шнек, берем транспортерную ленту 1,5 длиной и 10 мм толщиной, вырезаем из нее 4 кольца, (диаметр  28 см). Это возможно сделать с помощью двух шурупов, которые ввернуты в доску, вращаем ее по кругу или же используем электролобзик.

В самоцентрирующихся подшипниках закрытых вращается шнек. Очень важный момент, чтобы в подшипники не попадал снег, они обязательно должны быть закрытыми.

Привод шнека воспроизводится цепью или с помощью ремня, если вы используете двигатель от мотоблока, то на них установлен шкив. Так же все необходимые вам шкивы, подшипники, ремни можно приобретать в любом автомагазине. На холостом ходу частота вращения шнека примерно – 800 об/мин.

При использование самодельного снегоочистителя иногда в шнек попадает лед, то на этот случай необходимо сделать страховочный штифт, который в момент клина шнека срезается. Если вы используете ременную передачу, из-за проскальзывания ремня она сыграет роль предохранителя.

Ширина корпуса – больше шнека на 2 см, это для того чтобы зазор между шнеком и корпусом был небольшим, чтобы шнек не задевал за корпус.

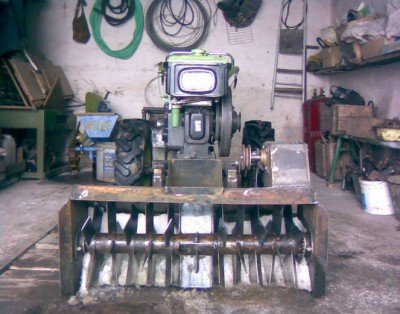

Крепеж к мотоблоку сделан быстросъемным, это сделано для удобства, чтобы можно было за считанные минуты переставить его со снегоочистителя на любую другую технику без использования инструментов. Когда снегоуборщик снят с мотблока то гораздо проще очищать от снега, убирать его в гараж.

Лыжи – их основание – это деревянные бруски. К ним прикрепляются пластиковые накладки, в их качестве приспособленные короба от электропроводки.

Пластмассовая канализационная труба диаметром 160 мм – это основная деталь поворотного углубления для отбрасывания снега. К этой трубе крепится желоб, который отбрасывает снег, а труба одевается на точно такую же трубу, которая закреплена на корпусе шнека. Желоб должен быть большего диаметра, чем ширина лопатки шнека, с помощью нее происходит выброс снега.

Из металлических уголков размером 50х50мм – изготовлена рама самодельной снегоочистительной машины. Уголки 25х25 приваренные к поперечным уголкам, к ним прикрепляется платформа двигателя, которая быстро снимается. Болтами М 8, на продольных уголках нашей рамы закрепляются поперечные уголки и ручка.

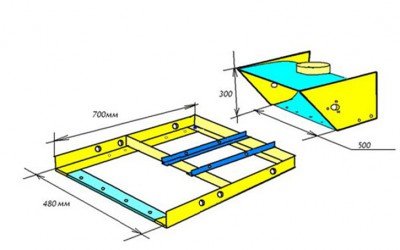

Чертеж корпуса и рамы снегоочистителя

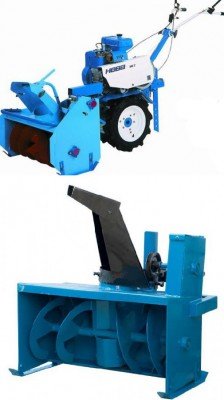

Снегоотбрасыватель для мотоблока нева описание и фото

Данный снегоотбрасыватель для мотоблока нева, предназначен для уборки снега, песка и других всевозможного сыпучих материалов с тротуаров, площадок, дорожек, а также для уборки мусора, разравнивания грунта. Мотоблок со снегоотбрасывателем – отбрасывает снег в две стороны (левая и правая). Положение снегоотбрасывателя возможно регулировать в диапазонах +/- 30 градусов. До одного метра расчищается дорожка за одно прохождение снегоотбрасывателя.

Отличается особой надежностью и качеством.

Технические характеристики снегоотбрасывателя для мотоблока Нева

  • Масса: 13 кг
  • Габаритные размеры: 1000х280х370 мм.
  • Толщина: 2 мм.
  • Рабочая скорость движения: 2-5 км/ч.
  • Ширина захвата: 1000 мм.

Комплектация:

Комплектуется мотоблочный снегоотбрасыватель ножами-насадками – 2 штуки: металлический нож, который нужен для выравнивания земли и резиновая насадка, которая предназначена для уборки снега или мусора, во избежание повреждения плитки. Мотоблочный скребок тоже имеет ручку с фиксатором, это позволит легко изменять направление снегоотбрасывателя в одно из трех допустимых положений.

Вся снегоочистительная и снегоотбрасывающая техника относится к конкретному сезону. Особенно незаменимой становится она в заснеженные зимы, в периоды снегопадов, тогда сугробы увеличиваются в размерах за считанные минуты, что препятствует движению пешеходов, транспорта.

Этот вид техники, который мы рассмотрели выше используется для разчищения частных территорий, коттеджей, участков, и несомненно, зачастую к ним прибегают даже коммунальные службы. Снегоотбрасыватель для мотоблока очень быстро поможет вам избавиться от снега на садовых и пешеходных дорожках.
