Картофелесажалка для мотоблока, навесная (Фаворит, Салют, Ока, Каскад)
Картофелесажалка предназначена для механизированной высадки клубней картофеля в подготовленную (взрыхленную) почву на ровной поверхности или с предварительно нарезанными гребнями.
Техническая характеристика:
• агрегатирование — мотоблок;
• тип высаживающего механизма — элеваторный;
• тип бороздодела — килевой;
• тип окучника — дисковый, с регулировкой угла атаки и расстояния между дисками;
• диаметр высаживаемых клубней — 4…6 см;
• шаг высадки клубней (при использовании входящих в комплект грунтозацепов и ленты транспортера)-27 см;
• глубина высаживания клубней — 0…15 см;
• высота гребня — 0…25 см;
• ширина колеи — 60…66 см;
• число одновременно обрабатываемых рядов — 1;
• объём бункера — 34 л;
• вес (не более) — 50 кг;
• габаритные размеры (длина, ширина, высота (см)) — 76х72х85.
УСТАНОВКА, НАСТРОЙКА И ИСПОЛЬЗОВАНИЕ.

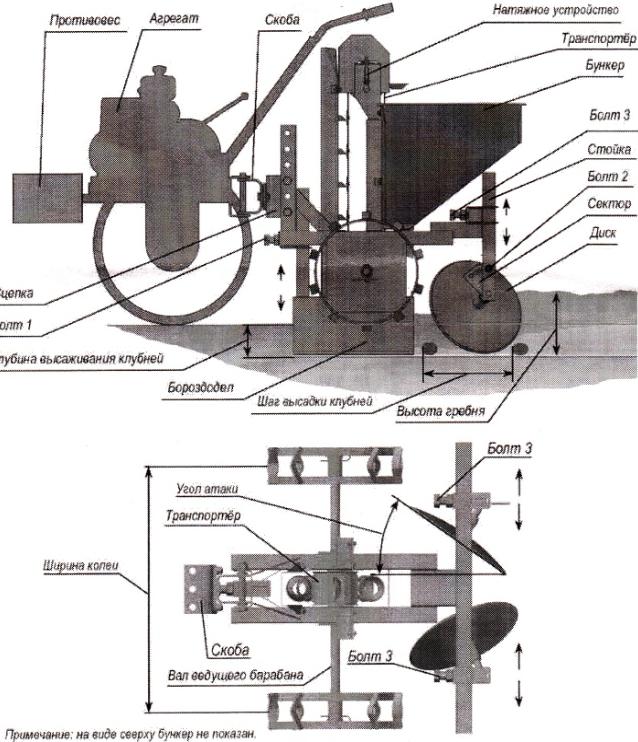

РИС.1
К агрегату (мотоблоку) картофелесажалка присоединяется при помощи соответствующей скобы (Рис.1), входящей в комплект по дополнительной заявке или приобретаемой отдельно.
Для работы с картофелесажалкой оснастите мотоблок металлическими колесами с шипами (грунтозацепами), чтобы обеспечить надежное сцепление привода мотоблока с грунтом.
Коды скоб, грунтозацепов и металлических колес, их применяемость на мотоблоках для работы с картофелесажалкой приведены в Таблице № 1.
Присоединение картофелесажалки к мотоблоку производится в следующем порядке:
• установите мотоблок и картофелесажалку на ровной площадке так, чтобы рамы мотоблока и картофелесажалки располагались параллельно площадке;
• переместите сцепку картофелесажалки с установленной скобой на уровень сцепного устройства мотоблока, закрепите сцепку в этом положении и соедините орудие с агрегатом
Рекомендуемое оснащение мотоблоков для работы с картофелесажалкой Таблица №1
| № | Мотоблок | Скоба | Грунтозацепы | Колеса универсальные | Количество |
| 1 | Фаворит | 03.06.10.00.00 | 340х160 мм | 03.04.13.00.00 680х90 | 1 комплект |
| 2 | Салют | 03.06.10.02.01 | 500 х 90 мм | 03.04.13.00.00 540х90 | 1 комплект |
| 3 | Ока | 01.06.10.01.01 | 430 х 200 мм | 01.04.13.00.00 680х90 | 1 комплект |
| 4 | Каскад | 01.06.10.01.01 | 430 х 200 мм | 01.04.13.00.00 680х90 | 1 комплект |
Для установки глубины высаживания клубней ослабьте болт 1, опустите корпус бороздодела на нужную глубину и затяните болт 1.
Высоту гребня увеличивают сближением дисков, увеличением заглубления и угла атаки дисков. Уменьшают высоту гребня раздвижением дисков, уменьшением заглубления и угла атаки дисков.
Для изменения угла атаки отверните гайку и извлеките болт 2 из отверстий в сойке и секторе окучника. Используя дополнительные отверстия в секторе окучника, установите и закрепите диски в нужном положении (одинаковом для правого и левого дисков). Наклон сектора по направлению движения — уменьшение угла атаки, в обратную сторону — увеличение.
Для изменения заглубления и расстояния между дисками ослабьте болты 3, передвиньте диски на необходимое расстояние, опустите на требуемую глубину и затяните болты 3. Диски окучника должны располагаться симметрично относительно продольной оси картофелесажалки.
В случае неправильной работы транспортера (проскальзывание ленты, сваливание ленты с барабанов) произведите его регулировку. Перед регулировкой отсоедините картофелесажалку от мотоблока, освободите бункер. Опустите и закрепите бороздодел и диски окучника так, чтобы обеспечить свободное вращение привода транспортера. Очистите поверхности барабанов, внутренней стороны ленты от почвы, растительных остатков, посторонних предметов.
Сползание ленты с барабанов, вызванное перекосом осей барабанов из-за неравномерной натяжки, устраняют подтяжкой (не более 0.5…1 оборота за раз) гайки натяжного устройства с той стороны, куда сваливается лента (ослаблением с противоположной стороны). Проверьте правильность регулировки, приведя (вращением привода от руки) транспортер в движение в ту сторону, в которую он движется при работе. При необходимости повторите регулировку. Сползание ленты, вызванное деформацией ленты и замка из-за чрезмерного натяжения или перегрузки, устраняется заменой ленты.
Для исправления осевого смещения ведущего барабана относительно рамы и ведомого барабана ослабьте крепления подшипников ведущего барабана, сдвиньте барабан в нужную сторону и закрепите узел в этом положении, предварительно поджав подшипники к упорным кольцам на валу барабана.
Проскальзывание ленты по ведущему барабану устраните равномерным подтягиванием с обеих сторон (не более 0.5….1 оборота за раз) гаек натяжного устройства до исчезновения эффекта проскальзывания. Окончательно натяжение ленты можно отрегулировать во время работы.
Для облегчения работы с картофелесажалкой установите на мотоблок противовес 50….60 кг.
При повороте мотоблока приподнимайте картофелесажалку до выглубления бороздодела и окучника.
Не используйте картофелесажалку на целинных, залежных, каменистых почвах, в местах, где возможно повреждение орудия о корни деревьев и кустарников.
Для корректной работы транспортера рекомендуется наполнение бункера посадочным материалом не более 3/4 объёма бункера.
Категорически запрещается движение задним ходом мотоблока с установленной картофелесажалкой.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ.
При окончании работы произвести осмотр и очистку картофелесажалки. Обработайте резьбовые соединения и детали не имеющие лакокрасочного покрытия смазкой типа «Литол-24».
Хранить картофелесажалку рекомендуется в закрытом помещении.
КОМПЛЕКТАЦИЯ.
Картофелесажалка………………………………………………………………………………………………………..1 шт.
Комплект крепежа (болт М12х30-2шт., гайка М12-2шт., шайба М12-2шт)…………………………..1 шт.
Скоба……………………………………………………………………………………………………………………………1 шт.
Паспорт изделия…………………………………………………………………………………………………………….1 шт.
