Мотоблок Мб-1 Нева, чертежи , подробное описание и видео
Мотоблок Мб-1-это устройство, которое заменяет тяжелый ручной труд. Используется в хозяйстве для работы с почвой. Размеры блока малы. Он состоит из двигателя, базы, а также навесное оборудование для мотоблока прилагается к нему.

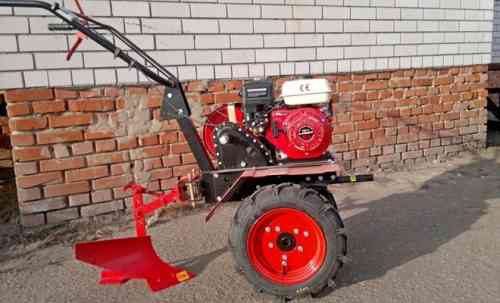

ОПИСАНИЕ МОТОБЛОКА МБ-1
Мотоблоки Мб-1 очень популярны в нашей стране. Они начали производиться с 80-х годов и постоянно совершенствуются. Тяги у них — 0,1, с дополнительным и прицепным оборудованием. Эта Диаграмма показывает вытягивая силу оборудования.
Если учесть, что мотоблоки и мини тракторы разделяются на 7 классов, данное устройство находится в первом ряду.
Насадки позволяют культиватору пахать землю, мотать ее, рыхлить, выкапывать корнеплоды и грабить траву. С помощью трейлера, различные нагрузки снесены. Оптимальная обрабатываемая площадь составляет 6-40 соток.
После покупки установки Мб-1 необходимо внимательно изучить все рекомендации, представленные в руководстве по эксплуатации.
Для Мб-1 культиватор, характеристики следующим образом:
Основная часть, на которую прикреплены все блоки, цилиндровый блок.
Двигатель внутреннего сгорания механизм распределения газа который контролирует подачи газа. Этот механизм состоит из распредвала и смежных компонентов (выпускных и впускных клапанов).
Диаметр вала-30 мм, длина — 280 мм.
КШМ-кривошипный механизм-обеспечивает вращательное движение поршня.
Топливная система-подает и фильтрует топливо из бака и подает его в цилиндры.
Для возникновения электрической искры имеется Система зажигания.
Устройство запуска, которое обеспечивает помощь при запуске двигателя.
Система охлаждения для предотвращения перегрева двигателя.
Одним из производителей мотоблока МБ-1 Ока является завод «Калужский двигатель», расположенный в г. Калуга. Он выпускает три варианта мотоблоков: А, Б и В:
Вариант А. Мотоблок МБ-1Д1М 10.
Вариант Б. Мотоблок МБ-1Д2М.
Вариант Б. Мотоблок МБ-1Д3М.
На каждом из них устанавливают разные двигатели:
МБ-1Д1(2, 3) М — двигатель ДМ 1М, мощностью 8,0/5,9 (л.с/кВт);
МБ-1Д1(2, 3) М 1 — двигатель ДМ 1М, мощностью 8,0/5,9 (л.с/кВт);
МБ-1Д1(2, 3) М 1 — двигатель Mitsubishi GT600, мощностью 6,0/4,4;
МБ-1ДК (2, 3) М 7 — двигатель I/C 6,0 HP, мощностью 6,0/4,4;
МБ-1Д1(2, 3) М 9 — двигатель NONDA GX — 200, мощностью 6,5/4,8;
МБ-1Д1(2, 3) М 10 — двигатель Lifan 168 F-2A, мощностью 6,5/4,8;
МБ-1Д1(2, 3) М 10 — двигатель Lifan 168 F-2A, мощностью 6,5/4,8;
МБ-1Д1(2, 3) М 11 — двигатель Vanguard 6,5 HP, мощностью 6,5/4,8;
МБ-1Д1(2, 3) М 12 — двигатель Lianlong 168F 1A, мощностью 6,5/4,8;
МБ-1ДК (2, 3) М 13 — двигатель Robin Subaru EX 17, мощностью 6,0/4,4;
МБ-1ДK(2, 3) М 14 — двигатель Robin Subaru EX 21, мощностью 7,0/5,2;
МБ-1Д1(2, 3) М 15 — двигатель КАДВИ 168F — 2A, мощностью 6,5/4,8.
При работе с мотокультиватором Мб-1 руководство по эксплуатации поможет фермеру понять основные аспекты работы агрегата.
Есть еще один мотоблок китайского производителя, который утвержден нашим ГОСТом. Это мотоблок Мб-2 м. Мощность двигателя блока двигателя составляет 6,5 л. с. Он хорошо справляется с землей и заодно тратит немного бензина. В отзывах пользователей о китайской модели есть недовольство по поводу деталей, которые сделаны не из металла, а из пластика. При интенсивной работе минус в одном: часто резцы и шнур стартера ломаются.

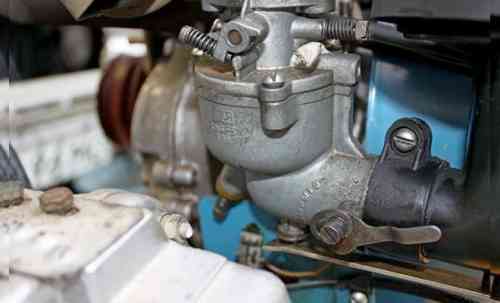

КАРБЮРАТОР МОТОБЛОКА МБ-1
Рассмотрим карбюратор мотоблока МБ-1. Устройство регулирует подачу топлива в двигатель и подготавливает горючую смесь (смешивая горючее с воздухом). Это часть двигателя внутреннего сгорания.
Для чего нужна регулировка карбюратора? Может сложиться ситуация, когда мотоблок начнет работать нестабильно. Это может произойти, если агрегат длительное время не использовался или, напротив, претерпевал большие нагрузки. В такой ситуации понадобится регулировка карбюратора, для которой есть специальная инструкция.
Отрегулировать карбюратор нужно в следующей последовательности:
Закрутить до упора (не переусердствуя) винты полного и малого газа, а затем вывернуть их на полтора оборота.
Запустить мотор и подождать 10 минут, пока он прогреется.
Не заглушая мотор, рычаг поставить на минимальные обороты.
Винтом (дроссельная заслонка), которым регулируют количество протекаемого горючего, нужно добиться таких минимальных оборотов холостого хода, при которых прекратятся перебои.
Отрегулировать дроссельный винт на максимум, а затем на минимум. Это нужно делать до тех пор, пока мотор не начнет работать нормально.
Перевести рычаг двигателя на газ.
Винт газа поставить максимум на 2,5 оборота.
Мотоблок МБ-1 навесное оборудование имеет следующее:
Плуг. Предназначен для вспашки земли.
Окучник. Для обрезания борозд.
Выкапыватель корнеплодов.
УСТРОЙСТВО ДЛЯ КУЛЬТИВАТОРА Редуктор МБ-1
Рассмотрим устройство редуктора мотоблока Мб-1. Это устройство отвечает за вращение, движение от двигателя к колесам. Сборка коробки передач блока электродвигателя Мб-1 выполнена таким образом, что на ее корпусе со стороны имеются элементы, отвечающие за переключение передач. Коробка передач имеет пять позиций. Отжимано, вилка вытягивает муфту из захвата. При сбросе, он возвращается в исходное положение.
Когда привод подключен к праву, блок останавливает. Вращение от звездочки. Когда ручка улавливает левое цепное колесо, шестерня уменьшает. Если вы хотите максимальный переход ручка нажата к концу.
Редуктор собран и отрегулирован после ремонта или неисправности. Перед процедурой, каждая из частей проверена для повреждения и загрязнения.
Иногда двигатель заменяют на моторный блок Мб-1. Это делается если вы хотите поставить импортный двигатель на отечественные модели. Для этого используется комплект, который включает в себя пластину (накладку, шкив), ременную передачу, набор крепежных элементов. Есть схема для замены мотора. Благодаря рисункам с заменой будет легко справиться.
Старый стиль мотокультиваторы также являются популярными. Первый Советский мотоблок Мб-1-очень выносливая и надежная техника, которая использовалась для различных целей. Они производились на базе советских культиваторов, которые были достаточно сильными.
