Как сделать понижающий редуктор для мотоблока самому.Чертежи,фото.


Оглавление:

  • Как сделать редуктор для мотоблока своими руками
  • Угловой редуктор для мотоблока
  • Мотоблоки с шестеренчатым редуктором и понижающий редуктор для мотоблока
  • Реверс редуктор для мотоблока

Одним из самых главных элементов мотоблока является привод. Если вам необходимо приобрести редуктор для мотоблока, то знайте, от его надежности будет зависеть срок службы всего агрегата. Редуктор для мотоблока, (своими руками сделанный), предназначен для преобразования и передачи крутящего момента, который он получает от механических передач и заставляет работать сельскохозяйственную технику.

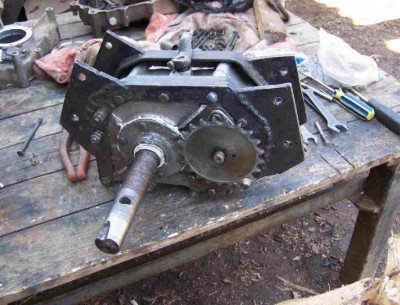

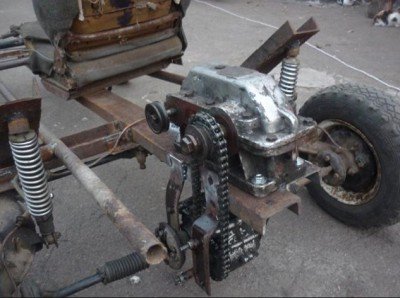

Как сделать редуктор для мотоблока своими руками

Между червячным и цепным редукторами для мотоблока есть отличия нескольких важных характеристик: передаточное отношение, КПД, количество валов и передач, угловые скорости и мощность.

Какие бывают редукторы для мотоблока

На дешевые мотоблоки обычно устанавливают не разборные редуктора. Конструкция такого агрегата не отличается особой надежностью. Также у него невелик срок службы. К тому же невозможно провести ремонт или разборку-сборку. В изготовлении таких агрегатов используют низкокачественный металл и негильзованные детали. Для того, чтобы понять, почему невозможно длительное время использовать редуктор, нужно ознакомиться с его схемой.

На дорогие мотоблоки принято устанавливать разборные редуктора. Благодаря чему можно разбирать редуктор мотоблока и проводить техническое обслуживание. Ремонтируют редуктор мотоблока для увеличения срока службы, если при этом применяются высококачественные запчасти при замене неисправных элементов.

В обязательном порядке необходимо регулярно проводить диагностику редуктора, чтобы вовремя отремонтировать необходимый узел. Также должна проводиться регулярная смазка редуктора, что позволит использовать агрегат намного дольше.

Чаще всего редуктор для мотоблока используют, чтобы высокая угловая скорость преобразовывалась в низкую. На входном вале отмечается высокая скорость, а на выходном вале отмечается низкая скорость.

Во избежание неожиданных поломок, необходимо проводить регулярное техническое обслуживание, что позволит успешно работать на сельскохозяйственной машине. Если изменение угловой скорости происходит ступенчато, редуктор называют коробкой передач, если же изменение происходит бес ступенчато — вариатором.

Самодельный угловой редуктор для мотоблока

Редуктор мотоблока можно сделать самому. Для этого потребуется сделать расчет номинальной мощности ( Pn);Pn=Ре(л.с.)хFS, в результате чего определяется у конической шестерни правильный тип угла. Также рассчитывается крутящий момент и количество оборотов в минуту.

Также нужно определить условия эксплуатации самодельного редуктор для мотоблока, что включает в себя: радиальную и осевую нагрузку на концы валов, минимальную и максимальную температуру, определение окружающих условий, прерывистый или не прерывистый операционный цикл, тип смазочного материала.

После определения технических параметров, можно начать собирать угловой редуктор.

Для этого необходимо угловому редуктору выбрать корпус.

Например можно использовать заводской, с мотоцикла Урал или Днепр. Затем, исходя из диаметра корпуса редуктора делаем из стали корпус подшипников вала-шестерни. Здесь используем соответствующего размера сверло и штангенциркуль. Затем в соответствии с задуманными размерами выбираем подшипники вала-шестерни (2 шт).

На обратной стороне редуктора устанавливаем стальной фланец. У него внутри будет находится стальная шайба и фланцевый подшипник. Используя несколько винтов, крепим стальной фланец к корпусу генератора. Перед этим подбираем ведомый вал-шестерни, стальную шпонку и ведущую шестерню. Все узлы соединяются с передаточным механизмом и валом роторного генератора. Шкив клиноременной передачи располагается на передаточном механизме и крепится к ведомому валу-шестерни гайкой и пружинной шайбой.

Чтобы собрать самодельный угловой редуктор, потребуются такие инструменты: штангенциркуль и линейка, прямая и крестовая отвертка, сверла по металлу, напильники и надфили по металлу, кусачки и плоскогубцы, резиновые прокладки, тиски и молоток.

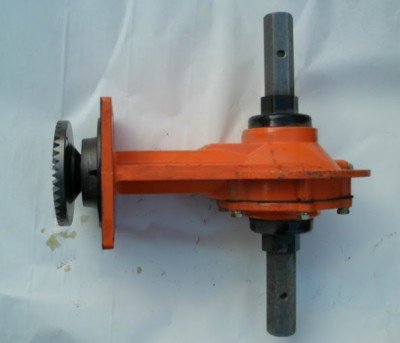

Угловой редуктор для мотоблока

Угловой редуктор широко применяется в мото-технике: в автомобильной индустрии, доработанных культиваторах, промышленности. При установке углового понижающего редуктора на мотоблоках, при больших нагрузках добиваются более эффективной работы.

Этот тип редуктора обычно применяют, чтобы двигатель стыковался с трансмиссией, рассчитанной под цепь. Угловой редуктор для мотоблока изготавливается из имеющихся образцов, подобные установлены на мотоциклах Днепр или Урал. Тогда нужно будет доработать редуктор.

Основные элементы углового редуктора

Составляющими углового редуктора являются: корпус от генератора, подшипник фланцевый, вал роторный, стальная шайба, стальной фланец, коническая ведущая шестерня, корпус углового редуктора, стальная шпонка, подшипники вала-шестерни (2 шт), ведомый вал-шестерня, корпус из стали подшипников вала-шестерни, крепление шкива, шкив клиноременной передачи, крепление фланца.

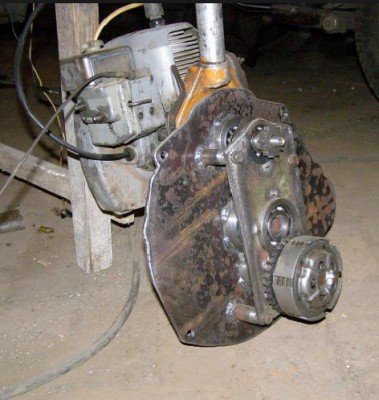

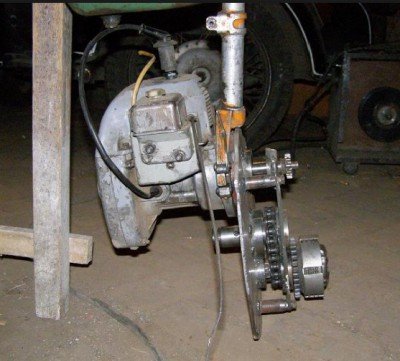

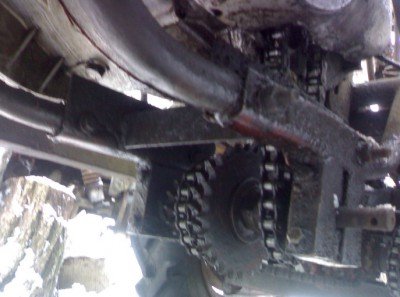

Мотоблоки с шестеренчатым редуктором и понижающий редуктор для мотоблока

Понижающий редуктор для мотоблока, в простонародье ходоуменьшитель, устанавливают на современный дизельные и бензиновые мотоблоки с воздушным охлаждением. Благодаря чему пользователь может использовать мотоблок на особо тяжелых грунтах для вспашки и выкапывания картофеля. Понижающий редуктор помогает при пробуксовке колес, когда не достаточно собственной мощности.

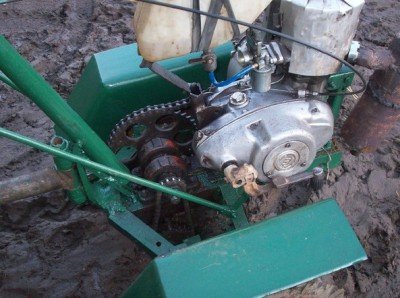

Мотоблоки с шестеренчатым редуктором

Чтобы разобраться, что из себя представляет шестереночный редуктор, рассмотрим строение трансмиссии. Она передает вращающий момент от двигателя к колесам, и изменяет скорость и направление движения мотоблока. Трансмиссия состоит из редуктора, дифференциала, коробки передач и сцепления. Узлы трансмиссии бывают шестеренчатыми, цепными, ременными или сочетать в себе те или другие.

Шестеренчатая трансмиссия состоит из конических и цилиндрических шестерен (шестеренчатый редуктор). Применяют ее на некоторых моделях машин и тяжелых мотоблоках. На рисунке видно шестеренчатую трансмиссию мотоблока «Угра» НМБ-1, где используется шестеренчатый редуктор.

Реверс редуктор для мотоблока

В реверс редукторе реверсирование выполняется по следующей схеме: между противоположными коническими шестернями, которые свободно сидят на ведущем валу, находится муфта.

Она находясь в крайних положениях цепляется за шлицы на этих шестернях. Поэтому, когда муфта входит в зацепление, изменяется направление вращения шестерни. Шестерни должны быть спирального типа. Механизм привода муфты представляет собой традиционную вилку либо кулачек.
