Самодельная косилка для мотоблока (роторная, сегментная).Схемы,чертежи.


Оглавление:

  • Самодельная косилка для мотоблока, характеристики и описание
  • Самодельная роторная косилка на мотоблок
  • Самодельная сегментная косилка на мотоблок
  • Как подсоединить самодельную косилку к мотоблоку

Для облегчения физического труда человека на приусадебном участке, предлагается более сотни разных навесов к мотоблоку. Но приобрести такое оборудование может позволить себе не каждый, ведь стоимость его не дешевая. В статье описана самодельная косилка для мотоблока, плюсы и минусы популярных конструкций. При сборке такой косилки, самое главное получить безопасную и качественную модель. Для изготовления косилки для мотоблока своими руками обычно используют подручные узлы от сельхозтехники. Ведь главная цель, которую преследуют создатели самодельной косилки — экономия денег и достижение максимального результата. Некоторые модели, которые придумывают обычные садоводы, часто удивляют профессионалов своей задумкой и простотой конструкции.

Обычно самодельные косилки для мотоблока, конструируют фронтального типа: роторная косилка, сегментная косилка и косилка повозка.

При самостоятельном изготовлении основы для косилки, часто используют конструкции заводских моделей. Большинство деталей приобретаются в магазинах и затем применяются в своих конструкциях.

Сварная рама является основанием для сегментной и роторной косилки. Ее изготавливают из металлических уголков, размером 4х4см. Для колесной оси устанавливают корпуса подшипников на раму. Потом изготавливается рабочая часть косилки выбранного вида.

Самодельная роторная косилка на мотоблок

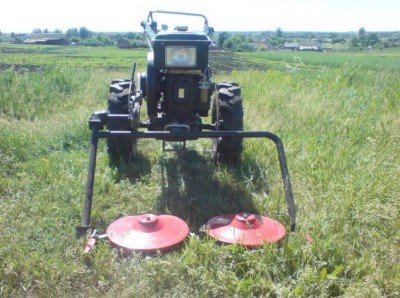

Используется самодельная роторная косилка на мотоблок для скоса травы на сено и для подстригания газона. Если трава мелкая, то косилка ее будет просто измельчать, а высокую траву — скашивать.

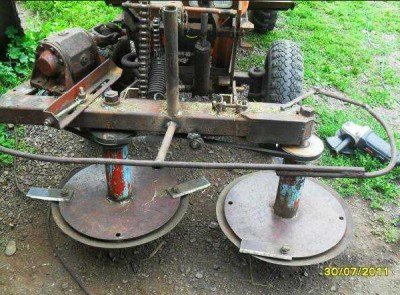

Рассмотрим модель, изготовленную для мотоблока «Нева» и подобных ей моделей. От зерновой сеялки используем два диска, а от бензопилы — цепь и редуктора. На один диск необходимо четыре ножа. Они изготавливаются из закаленного металла. Чтобы их установить, на каждом диске твердосплавным сверлом просверливаются отверстия, диаметром шесть миллиметров. Используя шинку, крепим ножи на диски. Также сохраняем зазор между ножом и шинкой, который больше толщины самого ножа на 1-2 мм.

Благодаря этому центробежная сила, при вращении, будет расправлять ножи с диска, и они будут косить траву. При этом должна сохраниться возможность вращения ножей на 360 градусов, что делается для большей сохранности ножей, когда они сталкиваются с чем-то твердым.

Для изготовления оси, на которую будут крепиться ножи, используют прочную углеродистую сталь. Диаметром ось должна быть не меньше восьми миллиметров. Чтобы у ножей было свободное движение, нужно диском затянуть до упора ось.

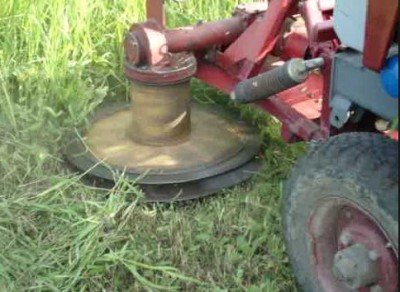

Эти два диска монтируются на сварную раму и устанавливают связь с приводом от ВОМ. Вращение дисков должно происходить навстречу друг другу, что позволит складывать в ряды скошенную траву.

Самодельная сегментная косилка на мотоблок

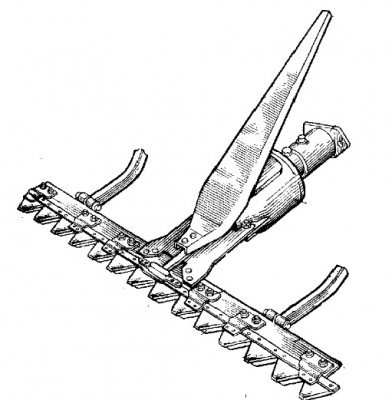

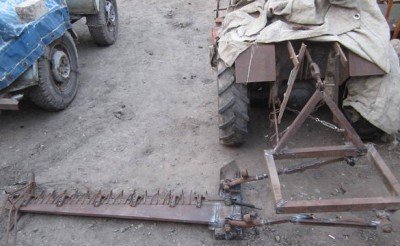

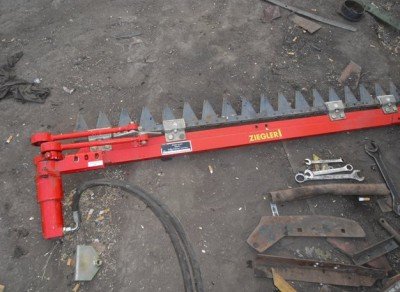

Такая сегментная косилка на мотоблок изготавливается из металлических брусов 15х50х120. В них нужно просверлить 12 отверстий, чтобы их размеры подходили под болты М8. В дальнейшем к этим болтам будет присоединена направляющая рейка (89 см) с зубцами и ножами. Ножи устанавливаются по обоим сторонам бруса.

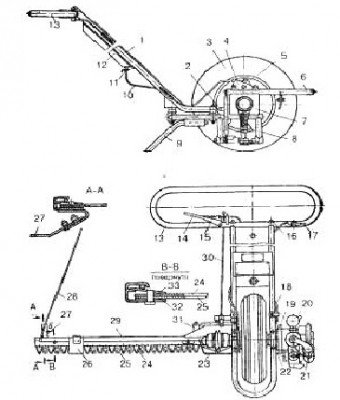

С двух концов бруса крепятся полозки и прижимы. К основной раме крепится колесо, которое можно снять с ненужной прогулочной коляски. Под воздействием ВОМ мотоблока начинает работать режущая часть косилки. Более подробно это видно на рисунке:

основная сварная рама (1), раскосы (2), редукторное колесо (3), фиксация и регулировка системы торможения (4), собачка для фиксации тормоза (5), основные дуги (6 и 8), шарнирный корпус (7), ножка (9), бензопровод (10), кран регулятора (11), емкость для бензина (12), рукоятка (13), рычаги (14 и 17), защелкивающийся механизм (15), крепежный болт (16), рычаг регулировки газа (18), хомут (19), глушитель для двигателя (20), двигатель (21), фиксирующий крепеж (22), обтекатель (23), режущие ножи (24 и 25), чехол (26), салазки (27), элемент фиксации (28), рама для ножей (29), тяга (30), палец (31), пластины для прижима нижних и верхних частей (32 и 33).

Косилка, собранная по этому чертежу, легко скашивает траву. В действии эту самодельную косилку можно увидеть на видео.

Как подсоединить самодельную косилку к мотоблоку

Собранная вручную косилка не принесет необходимый результат, если она неверно присоединена к мотоблоку. Есть определенные правила, которые нужно соблюдать при установке косилки.

Прежде всего нужно перевести мотоблок в режим реверс. Прежде чем присоединить к ВОМ, в гнездо сцепки размещают присоединительный узел. Используя шкворню с пружиной нужно застопорить соединение. Отсутствие пружины приведет к неисправности прицепного механизма.

Для большей безопасности, нужно закрыть защитным кожухом ножи косилки. Колеса мотоблока содержат грузы, помогающие в обработке почвы. Поскольку в них нет необходимости при скашивании травы, их следует убрать. Скашивание косилкой травы следует начинать с наименьших оборотов. На поворотах не нужно спешить и делать их плавно.

Если же вы собрали косилку для мотоблока своими руками, в первую очередь ее работа должна быть безопасна.

Когда подсоединили самодельную косилку к мотоблоку и она работает, то достигаются довольно большие обороты дисков с ножами. В случае поломки крепления, возможно получение ранений вами или людей окружающих вас. Поэтому вначале подумайте, хватит ли у вас умения сделать такое устройство. Ведь гораздо дешевле обойдется приобретение готовой косилки для мотоблока, чем лекарства и лечение покалеченных органов или нервов.
