Культиватор ручной – это инструмент для садово-огородных работ, связанных с обработкой и рыхлением почвы. Мы расскажем о нескольких вариантах конструкции этого инструмента, начиная с самого простого ручного варианта и заканчивая вариантом с электродвигателем.

Делаем культиватор ручной своими руками

Простейший вариант – культиватор Торнадо

Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.
ручной-культиватор-3

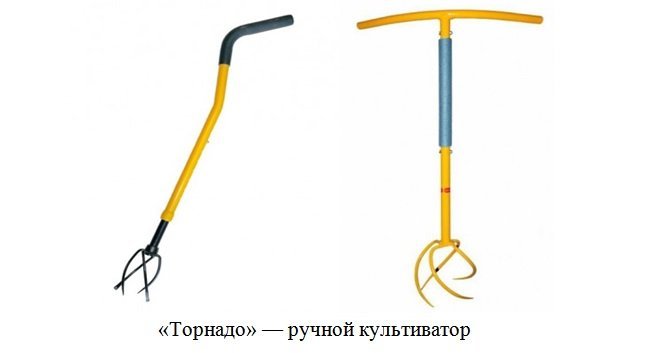

«Торнадо» — ручной культиватор для обраьотки легкого грунта

Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика. Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения. В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

Изготовление рукоятки для ручного культиватора Торнадо

Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев
Вариант культиватора из частей велосипеда

Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

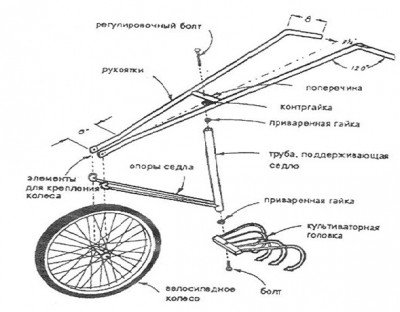

Культиватор ручной из велосипедных частей
ручной-культиватор-2-400x312

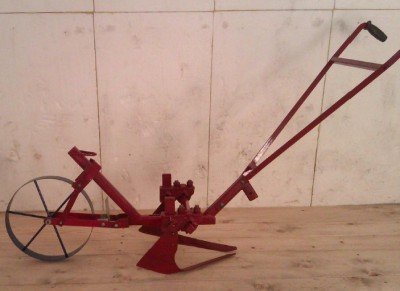

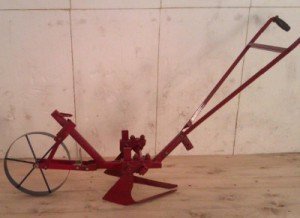

К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

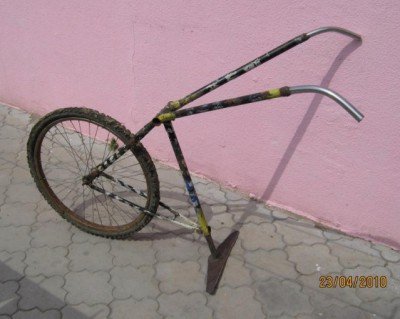

ручной-культиватор-5-400x319

Схема конструктивная культиватора ручного из велосипедных частей

Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками.
Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.
Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

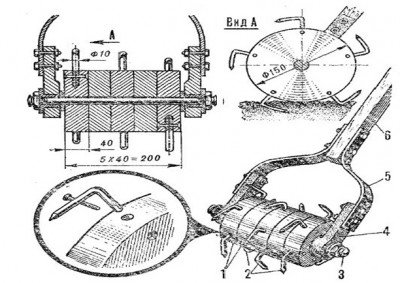

Схема зубчатого вспахивателя:
ручной-культиватор-1-400x283
1 — диски-блины,
2 — Г-образные зубья,
3 — ось, 4 — цапфа,
5 — стальная скоба,
6 — рукоятка
Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.
Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

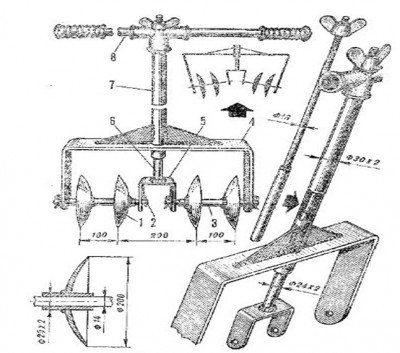

Самодельный дисковый культиватор:
ручной-культиватор-400x353

1— диск,
2 — ось.
3 — втулка,
4 — скоба большая,
5 — скоба малая,
6 — шток,
7 — труба,
8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.
Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4. К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.
Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.
Барашки на конце стержня позволяют регулировать угловое положение полусферических дисков. При вращении барашков по часовой стрелке стержень и шток движутся вверх, поднимая вверх малую скобу и внутренние концы осей, вследствие чего угловое положение дисков изменится.

Ручной культиватор видео подборка

Существует еще множество способов изготовления культиваторов для рыхления земли своими руками, например, известны конструкции самодельных культиваторов из бензопилы.

Нужно лишь умение немного разбираться в деталях машин и в электротехнике, а также немного воображения. Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.
