Снегоуборщик для мотоблока СМ — 0,6 Мегаладон совместим с мотоблоками Фаворит, Салют, МБ-1 Ока, МБ-2 Нева, МКМ-3 Lander.

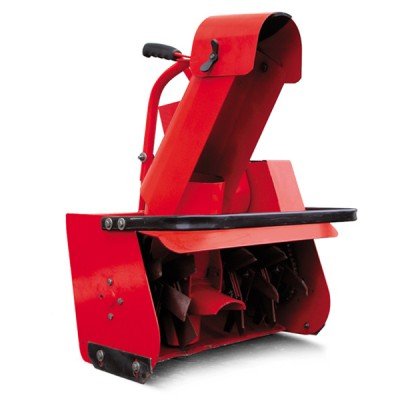

Снегоуборщик мотоблочный СМ — 0,6 Мегаладон — механическое устройство,предназначенное в комплекте с мотоблоками
различной модификации для уборки и откидывания на сторону снега на малоконтурных земельных участках.
Снегоуборщик мотоблочный СМ — 0,6 Мегаладон совместим с мотоблоками Фаворит,Салют, МБ-1 Ока, МБ-2 Нева, МКМ-3 Lander.
1. Кронштейн.
2. Крепление кронштейна.
3. Рукоятка поворота.
4. Козырек.
5. Крепление козырька.
6. Ручка транспортная (дуга безопасности).
7. Крепление транспортной ручки.
8. Полоз.
9. Крепление полоза.
10. Корпус натяжителя.
11. Защитный кожух.
Внимание!
Для более эффективной работы снегоуборщика с мотоблоком Фаворит, необходимо установить шкив двигателя мотоблока таким образом, чтобы частота вращения (линейная скорость) была наименьшей (см. паспорт мотоблока «раздел регулирование мотоблока 2 и рис.5).
1. ОБЩИЕ УКАЗАНИЯ.
Снегоуборщик мотоблочный (далее — снегоуборщик) — механическое средство, которое в комплекте с мотоблоком Фаворит различных модификаций используется для уборки снега на различных малоконтурных участках.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
| Рабочая скорость движения, км/ч | 2,0…..4,0 |
| Габаритные размеры (длина, ширина, высота)мм. | 600х600х800 |
| Ширина захвата, см. | 56 |
| Максимальная высота убираемого свежего снега, см., до | 17 |
| Дальность выброса основной массы рыхлого снега, м. | до 5 |
| Масса, кг., не более | 55 |
| Количество обслуживающего персона, чел. | 1 |
3. КОМПЛЕКТНОСТЬ.
| № | Наименование | Кол., шт. |
| 1 | Снегоуборщик | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Ремень А — 1320 | 1 |
| 4 | Упаковка | 1 |
4. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ.
1. Перед эксплуатацией снегоуборщика необходимо внимательно ознакомиться с данным руководством и руководством по эксплуатации мотоблока.
2. Остановку и обслуживание снегоуборщика производить только при остановленном мотоблоке и не работающем двигателе.
3. Проверить надежность соединения снегоуборщика с мотоблоком.
4. Проверить надежность крепления режущих ножей ротора, плавность вращения ротора вручную.
5. Запрещается работа без защитного кожуха на клиноременной передаче.
6. Особую осторожность необходимо проявлять при маневрировании мотоблока со снегоуборщиком при перемещении «на себя».
7. Запрещается нахождение посторонних лиц в зоне работы снегоуборщика ближе 10 метров.
1. Шкив ВОМ мотоблока.
2. Паразитный шкив.
3. Шкив ведомый.
4. Ролик натяжной.
5. Ремень.
6. Рычаг натяжной.
7. Рычаг блокиратора.
8. Шкворни.
9. Стойки для крепления защитного кожуха.
5. УСТРОЙСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
Снегоуборщик представляет собой сборно-сварную конструкцию. Зубчатый шнек — основной рабочий орган. При вращении вала снежная масса перемещается от периферийных зон захвата к середине. Лопатку выбрасывают снежную массу в сопло, которое направляет ее в нужную сторону. Изменение направления выброса снега осуществляется поворотом экрана снегоуборщика. Дальность выброса определяется частотой вращения двигателя мотоблока (частотой вращения ротора снегоуборщика) и наклоном козырька поз. 4 экрана. С обеих сторон корпуса, в его нижней части закреплены полозья поз. 8, с помощью которых регулируют высоту съема снега от уровня поверхности (см. Рис. 1).
Перед началом работы проверить затяжку резьбовых соединений. Особое внимание уделять проверке надежности крепления ножей ротора. В случае обнаружения разбалтывания ножа — болтовые соединения необходимо затянуть. Раз в сезон или через каждые 50 часов необходимо производить регулировку натяжения цепи с помощью регулировочного винта расположенного на корпусе (см. Рис. 4).
Примечание. В состоянии поставки снегоуборщик может быть частично разобранным — отсоединены: защитный кожух ременной передачи поз. 11, натяжитель в сборе поз. 10 и экран выброса снежной массы. Присоединение экрана осуществляется путем установки кронштейна поз. 1 на штырь, расположенный в зоне прицепного узла на корпусе, и фиксируется болтовым соединением. поз. 2 (см. Рис. 1). Присоединение натяжителя в сборе осуществляется на 4 отверстия М8 в корпусе (см. Рис. 2) при помощи двух стоек для крепления кожуха поз. 9 и двух болтов М8; при этом изменять месторасположения стоек и болтов между собой категорически запрещается. Транспортная ручка поз. 6 Рис. 1 должна быть установлена как показано на рисунке
6. ПОРЯДОК ПОДГОТОВКИ К РАБОТЕ.
ВНИМАНИЕ! На фотографиях паспорта показан снегоуборщик для мотоблока САЛЮТ! Снегоуборщик для мотоблока ФАВОРИТ отличается тем, что клиноременная передача располагается на нем с правой стороны по ходу движения.
Разблокировка натяжителя.
1. Присоединить снегоуборщик к мотоблоку, вставить прицепной узел снегоуборщика в прицепную скобу мотоблока и зафиксировать через отверстия двумя шкворнями (поз. 8 Рис. 2).
2. Установить приводной ремень, как показано на Рис. 2; при этом рычаг натяжителя с натяжным роликом должен быть опущен вниз как показано на Рис. 5.
Для установки приводного ремня снегоуборщика на мотоблок ФАВОРИТ необходимо дополнительно произвести следующие операции:
— снять с внешнего ручья двойного шкворня трансмиссии мотоблока ремень;
— одеть на внутренний ручей ремень снегоуборщика;
— установить на место приводной ремень мотоблока.
3. Произвести предварительное натяжение ремня, ослабив резьбовое соединение и перемещая паразитный шкив с осью и втулкой вверх по пазу, как показано на Рис. 3.
4. Установить на стойки (поз. 9 на Рис. 2) и присоединить тремя болтами М8 защитный кожух ременной передачи.
5. Произвести рабочее натяжение ремня, подняв рычаг натяжителя вверх, как показано на Рис. 4 (усилие натяжения ремня должно обеспечить работу агрегата без проскальзывания).
6. Запустить двигатель мотоблока.
7. Включить заднюю скорость мотоблока и, нажав плавно (!) рычаг сцепления мотоблока, начать движение агрегата.
Примечание. При работе с глубоким или сильно загруженным и мокрым снегом рекомендуется использовать неполную ширину захвата снегоуборщика.
Внимание! Во время работы со снегоуборщиком при попадании в шнек посторонних предметов или при проскальзывании приводного ремня из-за попадания в рабочую зону чрезмерно большой массы снега (особенно сырого и сильно загрязненного) немедленно остановить мотоблок, опустив рукоятку сцепления и, заглушив двигатель мотоблока (!), устранить препятствие.
7. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ.
1. При кратковременном хранении снегоуборщик необходимо очистить от грязи, солевого налета и т.п.
2. При длительном хранении, поврежденные окрашенные поверхности подкрасить, резьбовые соединения и неокрашенные детали покрыть консервирующей смазкой ПВК. ГОСТ 19537 — 83 или К — 17 ГОСТ 10877 — 76, цепь также необходимо смазать смазкой типа литол или солидол.
3. Снегоуборщик следует хранить в сухом закрытом помещении.
4. Транспортирование снегоуборщика допускается любым видом транспорта обеспечивающим его сохранность.
5. При хранении и транспортировании снегоуборщик необходимо укладывать на нижнюю часть корпуса.
Контакты
По вопросам оформления заказа, организации доставки и другим вопросам обращайтесь:
по телефонам: (495) 517-48-29
или по электронной почте 5174829@mail.ru(495) 517-48-29 (900 — 2000)
(916) 933-75-47
(800) 775-18-12 (только для регионов — бесплатный звонок)
